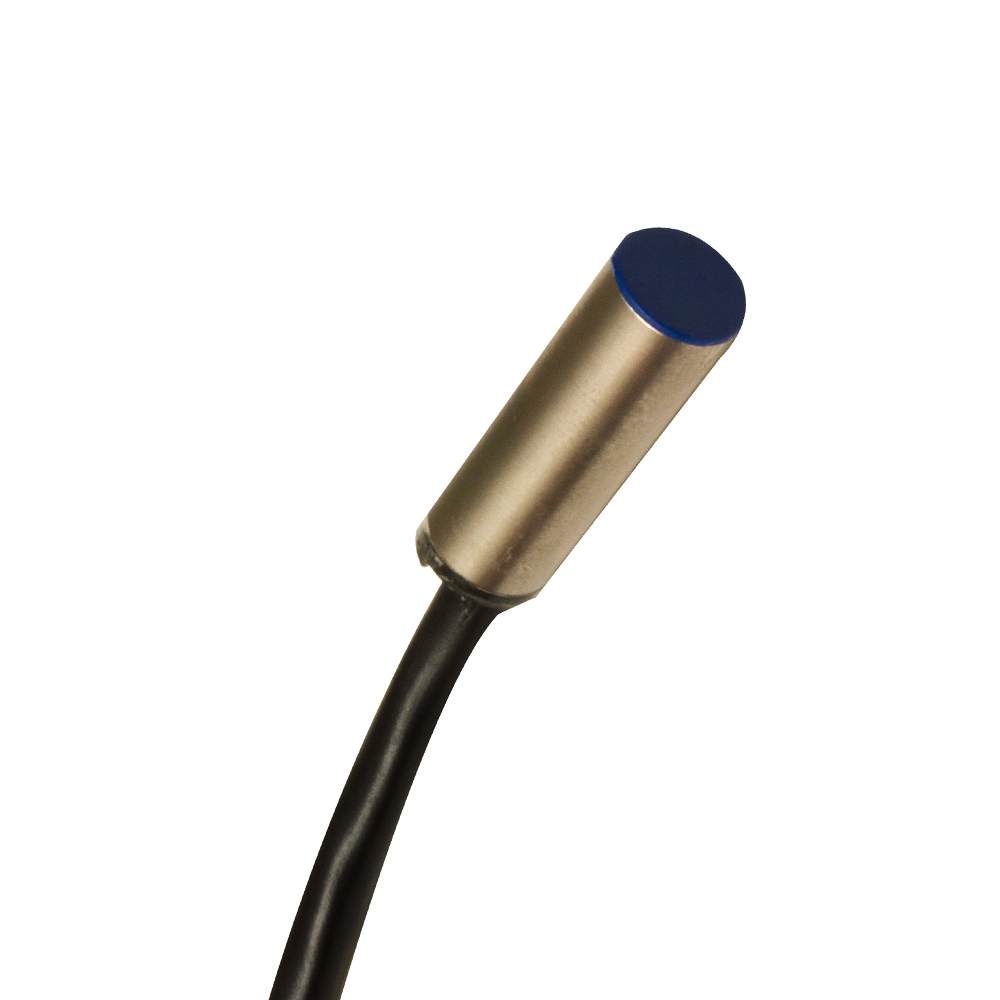

O AHS/AP-1A pertence à série AHS da Datasensing: a versão ultracompacta da linha de sensores indutivos Ø6,5 mm, com corpo curto em aço inox, grau de proteção IP67, indicador LED e proteção completa contra danos elétricos — para instalações onde nem o Ø6,5 convencional cabe.
Aplicações típicas
Detecção de posição em espaços críticos: garras e pinças de robôs, atuadores e cilindros compactos, dispositivos densamente ocupados e retrofits onde o comprimento do sensor convencional impede a instalação.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 1,5mm |
| Operanting distance | 0…1,21mm |
| Standard target | 6,5×6,5mm FE360 |
| Correction Factor | copper: 0,10 ± 10% / aluminium: 0,05 ± 10% / brass: 0,13 ± 10% / stainless steel: 0,54 ± 10% |
| Thermal drift of Sr | < 10% |
| Repeat Accuracy | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Description | Ø6,5 mini flush mount |
| Functions | Proximity |
Saídas

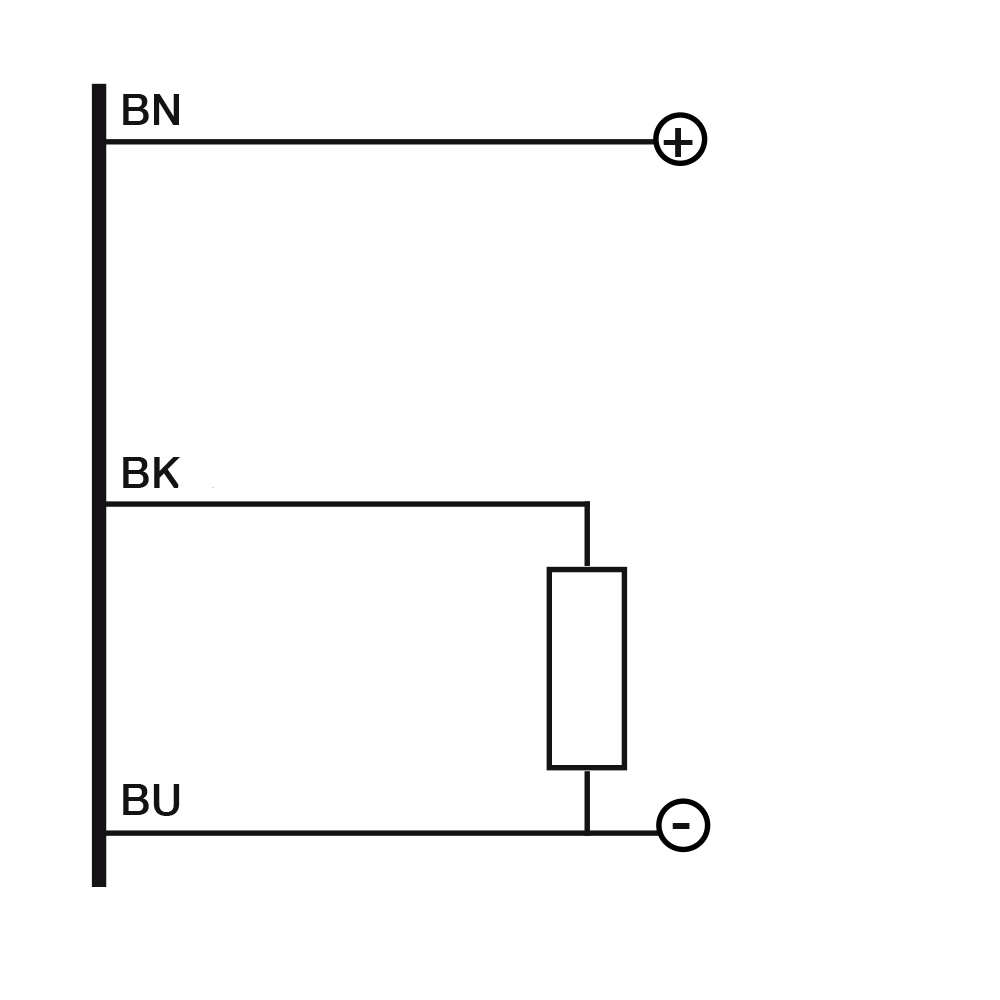

| Tipo de saída | PNP |
| Função de saída | NO |
| Frequência de comutação | 7kHz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| No-Load supply current | ≤ 10mA |
| Load current | ≤ 100mA |
| Leakage current | ≤ 10μA |
| Output voltage drop | ≤ 1,5V @100mA |
| Max ripple content | ≤ 10% |
| LED indicators | Yellow LED output state |
| Time delay before availability | ≤ 50ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Impulsive Overvoltage Protection | Yes |
| Protection against inductive loads | Yes |
Dados mecânicos

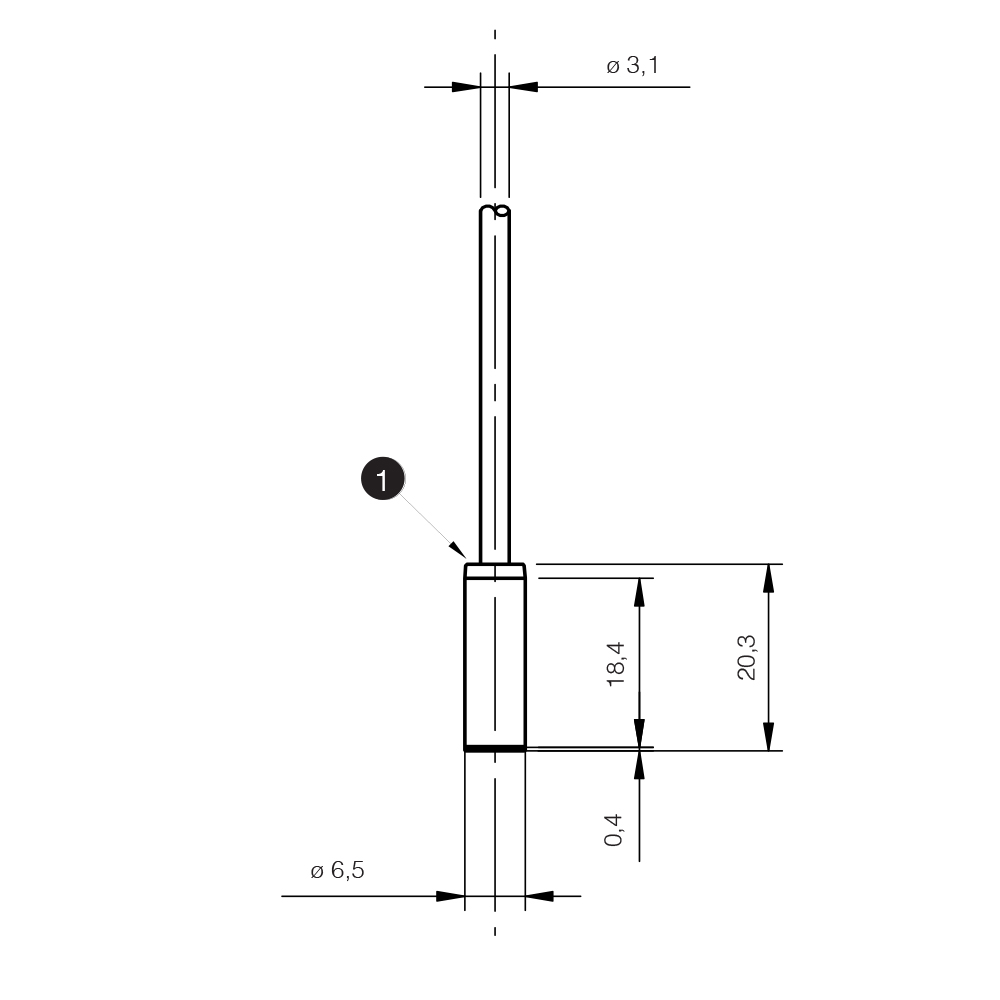

| Dimensões | Ø6,5 / L = 20,3mm |
| Mounting | Shielded |
| Material | AISI303 Stainless Steel |
| Material do corpo | AISI303 Stainless Steel |
| Peso | 30g |
| Connections | 2m PVC Cable |
| Active Head Material | PBT |
| Temperatura de operação | -25°C…+70°C |
| Diameter/Dimension | Ø6,5 |
Testes e certificações
| Certificações | CE cULus |
| EMC compatibility | IEC 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Degree of protection | IP67 |
Dados gerais
| Dimensões | Ø6,5 / L = 20,3mm |
| Temperatura de operação | -25°C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a vantagem do AHS sobre o AH convencional?
O comprimento do corpo, sensivelmente menor — as dimensões exatas deste modelo estão na tabela acima. Se o espaço não é restrição, a série AH standard oferece mais opções de configuração.
O que ele detecta?
Apenas metais, sem contato. Confira a distância de comutação (Sn) na tabela e considere o fator de correção para metais não ferrosos.
Cabo integrado ou conector?
Cabo é direto e econômico; o conector permite troca rápida com cabos pré-montados. A detecção é idêntica — a escolha é da instalação.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
