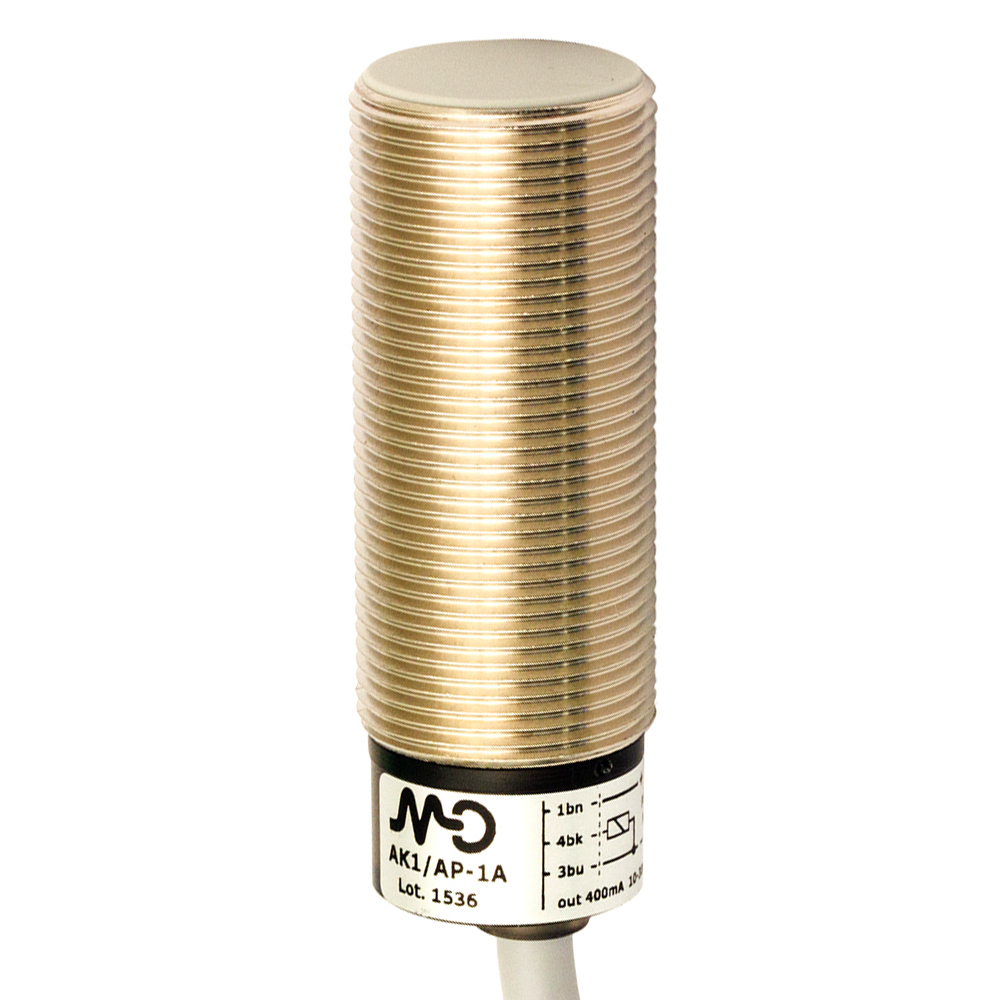

O AK1/A0-1ANL pertence à série AK da Datasensing: sensores indutivos cilíndricos M18 com corpo em latão niquelado e grau de proteção IP67 — um dos formatos mais utilizados da automação industrial. A série cobre alcances de 5 mm (faceado) e 8 mm (não faceado) nas versões standard, chegando a 8 e 12 mm nas versões de longa distância, com corpo standard (AK1) ou curto (AK6), saídas PNP/NPN em NA, NF ou NA+NF, e conexão por cabo ou conector M12.
Aplicações típicas
Uso geral pesado: fim de curso em esteiras e transportadores, paletizadoras, máquinas-ferramenta, detecção de peças metálicas de maior porte e ambientes com vibração — onde o M18 oferece o equilíbrio entre alcance, robustez mecânica e facilidade de instalação com porcas.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 5mm |
| Operanting distance | 0…4,05mm |
| Standard target | 18x18mm FE360 |
| Correction Factor | copper: 0,40 / aluminium: 0,48 / brass: 0,50 / stainless steel: 0,86 |
| Thermal drift of Sr | < 10% |
| Repeat Accuracy | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Description | M18 standard flush mount |
| Functions | Proximity |
Saídas
| Tipo de saída | NPN/PNP |
| Função de saída | NO |
| Frequência de comutação | 300Hz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| No-Load supply current | ≤ 20mA |
| Load current | 3…100mA |
| Leakage current | ≤ 0,≤ 8mA |
| Output voltage drop | ≤ 2,8V @100mA |
| Max ripple content | ≤ 10% |
| LED indicators | Yellow LED output state |
| Time delay before availability | ≤ 50ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Impulsive Overvoltage Protection | Yes |
| Protection against inductive loads | Yes |
Dados mecânicos
| Mounting | Shielded |
| Material | Nickel-plated brass |
| Material do corpo | Nickel-plated brass |
| Connections | 2m PVC Cable |
| Active Head Material | PBT |
| Torque de aperto | 25Nm |
| Diameter/Dimension | M18 |
Testes e certificações
| Certificações | CE UR |
| EMC compatibility | IEC 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
Testes e certificações (2)
| Supplied Accessories | 2 nuts M18x1 |
Dados gerais
| Dimensões | M18 x 1 / L = 60mm |
| Temperatura de operação | -25°C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença entre faceado e não faceado?
O faceado (blindado) monta rente ao metal, com a face embutida no suporte — mais protegido contra impacto. O não faceado exige zona livre ao redor da face, mas alcança mais: na série AK, 5–8 mm faceado e 8–12 mm não faceado, conforme a versão. O valor exato deste modelo está na tabela acima.
O que significa a saída NA+NF (código B)?
São dois transistores de saída no mesmo sensor: um normalmente aberto e um normalmente fechado, comutando simultaneamente. Útil para sinalizar presença e ausência em circuitos distintos, ou como redundância — sem precisar de dois sensores.
Este sensor substitui equivalentes de outras marcas?
Na grande maioria dos casos, sim: o M18 segue dimensões e pinagem padronizadas de mercado. Nossa equipe faz gratuitamente o estudo de equivalência com códigos Balluff, Pepperl+Fuchs, Sick, Omron, Telemecanique e outros — envie o código atual e retornamos o correspondente Datasensing.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
