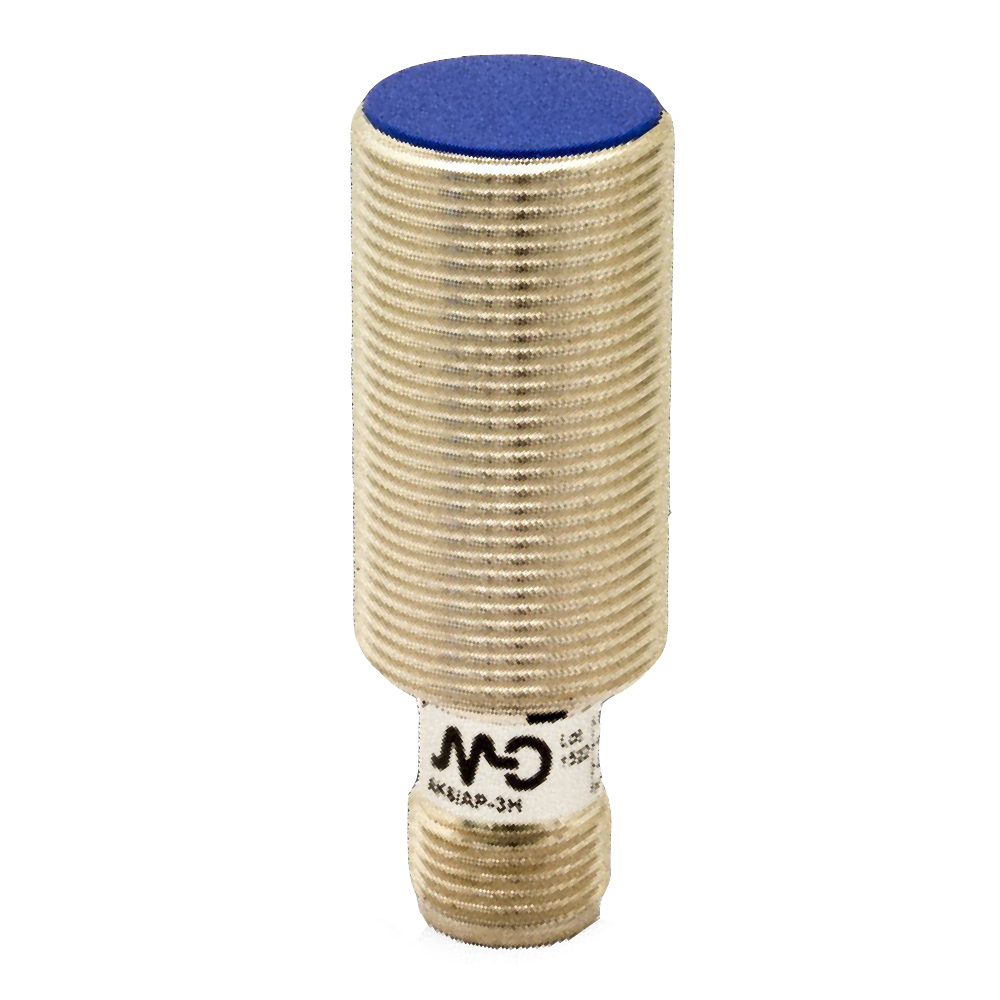

O AK6/AP-3H pertence à série AK da Datasensing: sensores indutivos cilíndricos M18 com corpo em latão niquelado e grau de proteção IP67 — um dos formatos mais utilizados da automação industrial. A série cobre alcances de 5 mm (faceado) e 8 mm (não faceado) nas versões padrão, chegando a 8 e 12 mm nas versões de longa distância, com corpo padrão (AK1) ou curto (AK6), saídas PNP/NPN em NA, NF ou NA+NF, e conexão por cabo ou conector M12.
Aplicações típicas
Uso geral pesado: fim de curso em esteiras e transportadores, paletizadoras, máquinas-ferramenta, detecção de peças metálicas de maior porte e ambientees com vibração — onde o M18 oferece o equilíbrio entre alcance, robustez mecânica e facilidade de instalação com porcas.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 8mm |
| Distância de detecção | 0…6,48mm |
| Alvo padrão | 24x24mm FE360 |
| Correction Factor | cobre: 0,39 / alumínio: 0,45 / latão: 0,51 / aço inox: 0,77 |
| Deriva térmica de Sr | < 10% |
| Repetibilidade | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Descrição | M18 curto case flush mount |
| Funções | Proximity |
Saídas

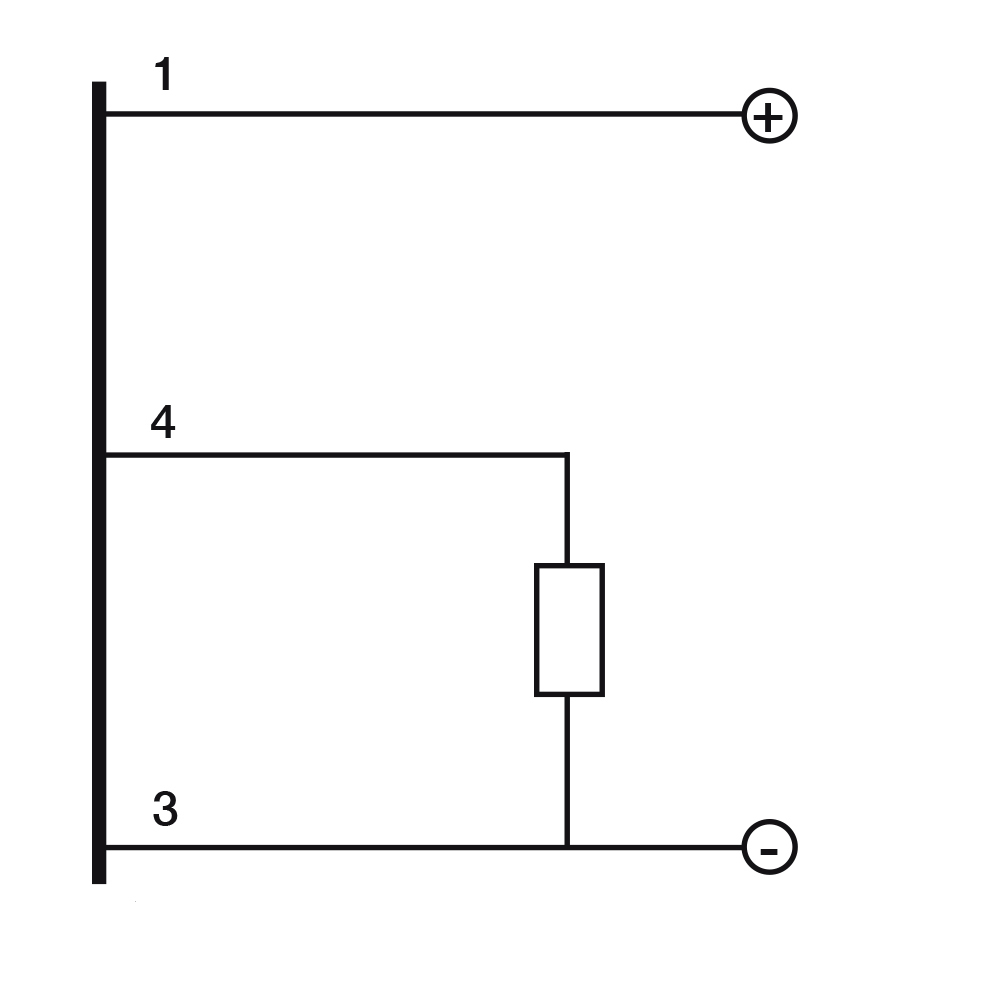

| Tipo de saída | PNP |
| Função de saída | NO |
| Frequência de comutação | 2,5kHz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| Corrente de alimentação sem carga | ≤ 10mA |
| Corrente de carga | ≤ 400mA |
| Corrente de fuga | ≤ 10μA |
| Queda de tensão na saída | ≤ 1,5V @400mA |
| Ripple máximo | ≤ 10% |
| Indicadores LED | Amarelo LED estado da saída |
| Atraso até disponibilidade | ≤ 50ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
| Proteção contra cargas indutivas | Sim |
Dados mecânicos

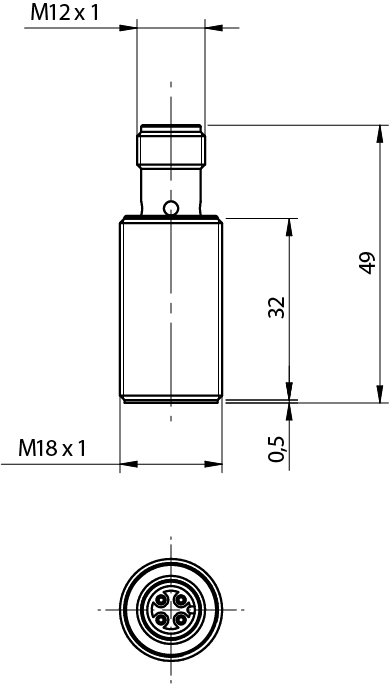

| Dimensões | M18 x 1 / L = 49mm |
| Montagem | Blindado |
| Material | Latão niquelado |
| Material do corpo | Latão niquelado |
| Peso | 55g |
| Conexões | M12 Plugue |
| Material da face ativa | PBT |
| Torque de aperto | 25Nm |
| Temperatura de operação | -25 °C…+70°C |
| Diâmetro/Dimensão | M18 |
Testes e certificações
| Certificações | CE UR |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | 2 porcas M18x1 |
Dados gerais
| Dimensões | M18 x 1 / L = 49mm |
| Temperatura de operação | -25 °C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença entre faceado e não faceado?
O faceado (blindado) monta rente ao metal, com a face embutida no suporte — mais protegido contra impacto. O não faceado exige zona livre ao redor da face, mas alcança mais: na série AK, 5–8 mm faceado e 8–12 mm não faceado, conforme a versão. O valor exato deste modelo está na tabela acima.
O que significa a saída NA+NF (código B)?
São dois transistores de saída no mesmo sensor: um normalmente aberto e um normalmente fechado, comutando simultaneamente. Útil para sinalizar presença e ausência em circuitos distintos, ou como redundância — sem precisar de dois sensores.
Este sensor substitui equivalentes de outras marcas?
Na grande maioria dos casos, sim: o M18 segue dimensões e pinoagem padronizadas de mercado. Nossa equipe faz gratuitamente o estudo de equivalência com códigos Balluff, Pepperl+Fuchs, Sick, Omron, Telemecanique e outros — envie o código atual e retornamos o correspondente Datasensing.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
