O AT1/AP-1B pertence à série AT da Datasensing: sensores indutivos cilíndricos M30 com corpo em latão e grau de proteção IP67 — o formato de maior alcance entre os cilíndricos roscados clássicos. A série cobre 10 mm (faceado padrão) e 15 mm (faceado longa distância), com versões não faceadas de alcance ainda maior, corpo padrão (AT1) ou curto (AT6), saídas PNP/NPN em NA, NF ou NA+NF, versões de lógica dupla e de 2 fios, conexão por cabo ou conector M12 — e modelos ATEX disponíveis. Eletrônica totalmente protegida contra danos elétricos.
Aplicações típicas
Detecção robusta a distâncias maiores: fim de curso em pontes rolantes, portões e equipamentos de movimentação, detecção de peças grandes em lateralrurgia, mineração, madeireiras e agroindústria, e posições onde a folga mecânica exige alcance — o M30 tolera desalinhamentos que derrubariam um M12. A rosca larga permite fixação extremamente firme em estruturas sujeitas a vibração pesada.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 10mm |
| Distância de detecção | 0…8,1mm |
| Alvo padrão | 30x30mm FE360 |
| Correction Factor | cobre: 0,35 / alumínio: 0,45 / latão: 0,50 / aço inox: 0,75 |
| Deriva térmica de Sr | < 10% |
| Repetibilidade | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Descrição | M30 padrão flush mount |
| Funções | Proximity |
Saídas

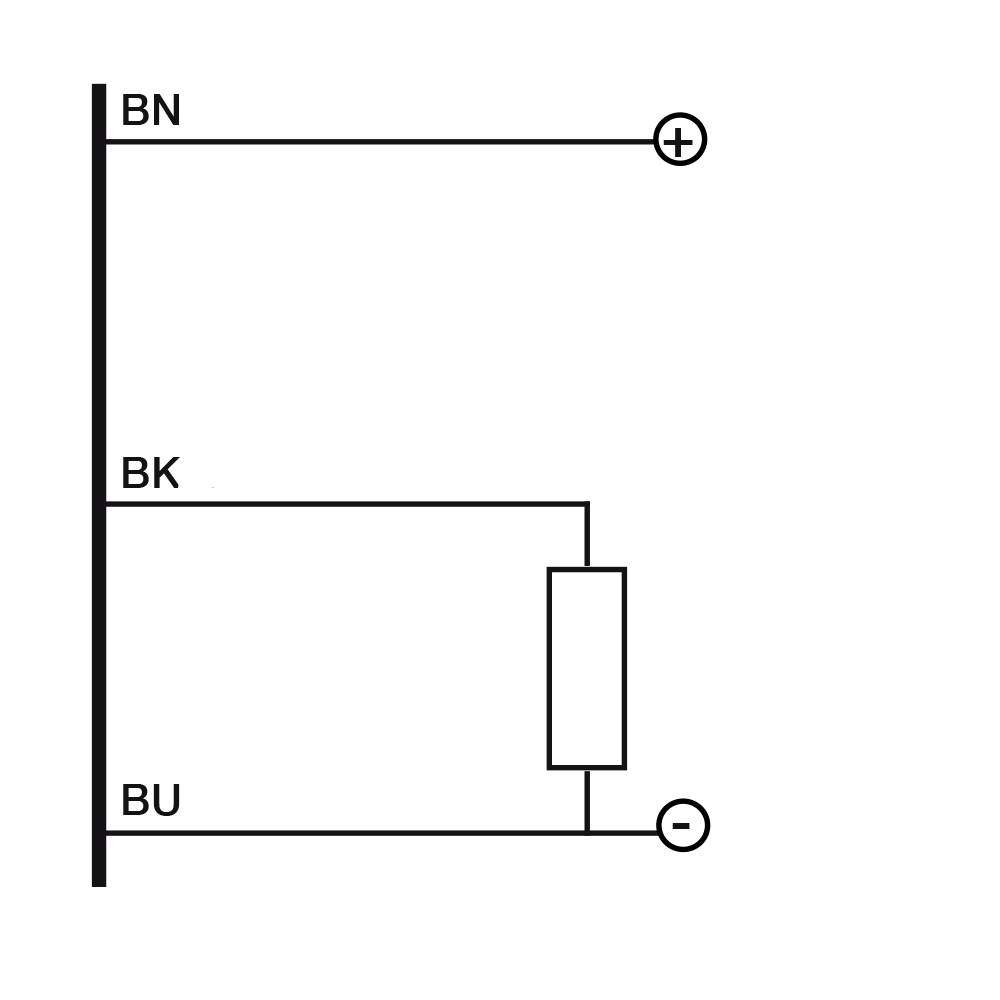

| Tipo de saída | PNP |
| Função de saída | NO |
| Frequência de comutação | 200Hz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| Corrente de alimentação sem carga | ≤ 20mA |
| Corrente de carga | ≤ 400mA |
| Corrente de fuga | ≤ 10μA |
| Queda de tensão na saída | ≤ 1V @400mA |
| Ripple máximo | ≤ 10% |
| Indicadores LED | Amarelo LED estado da saída |
| Atraso até disponibilidade | ≤100ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
| Proteção contra cargas indutivas | Sim |
Dados mecânicos

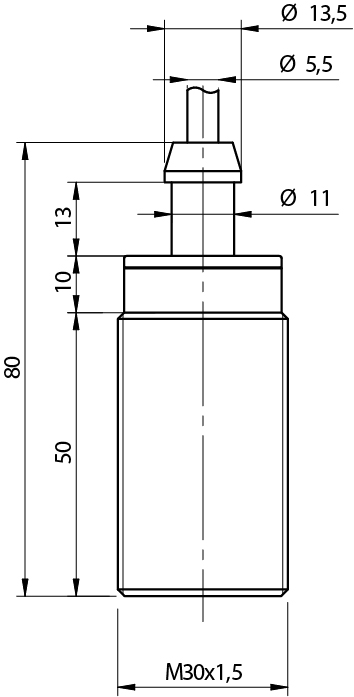

| Dimensões | M30 x 1,5 / L = 80mm |
| Montagem | Blindado |
| Material | Latão niquelado |
| Material do corpo | Latão niquelado |
| Peso | 230g |
| Conexões | 2m PVC Cable com tang |
| Material da face ativa | PBT |
| Torque de aperto | 50Nm |
| Temperatura de operação | -25 °C…+70°C |
| Diâmetro/Dimensão | M30 |
Testes e certificações
| Certificações | CE UR |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | 2 porcas M30x1.5 |
Dados gerais
| Dimensões | M30 x 1,5 / L = 80mm |
| Temperatura de operação | -25 °C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Quando escolher o M30 em vez do M18 ou M12?
Quando o alcance manda: o M30 faceado padrão detecta a 10 mm — o dobro do M18 e cinco vezes o M12 padrão — e as versões de longa distância vão além. É a escolha para alvos com posição pouco controlada, ambientees com folga mecânica e equipamentos pesados.
Qual a diferença entre faceado e não faceado?
O faceado monta rente ao metal, protegido no suporte; o não faceado exige zona livre ao redor da face, mas alcança mais. O valor exato deste modelo está na tabela de especificações acima.
Este sensor substitui equivalentes de outras marcas?
Na grande maioria dos casos, sim: o M30 segue dimensões e pinoagem padronizadas. Nossa equipe faz gratuitamente o estudo de equivalência com códigos Balluff, Pepperl+Fuchs, Sick, Omron, Telemecanique e outros — envie o código atual e retornamos o correspondente Datasensing.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
