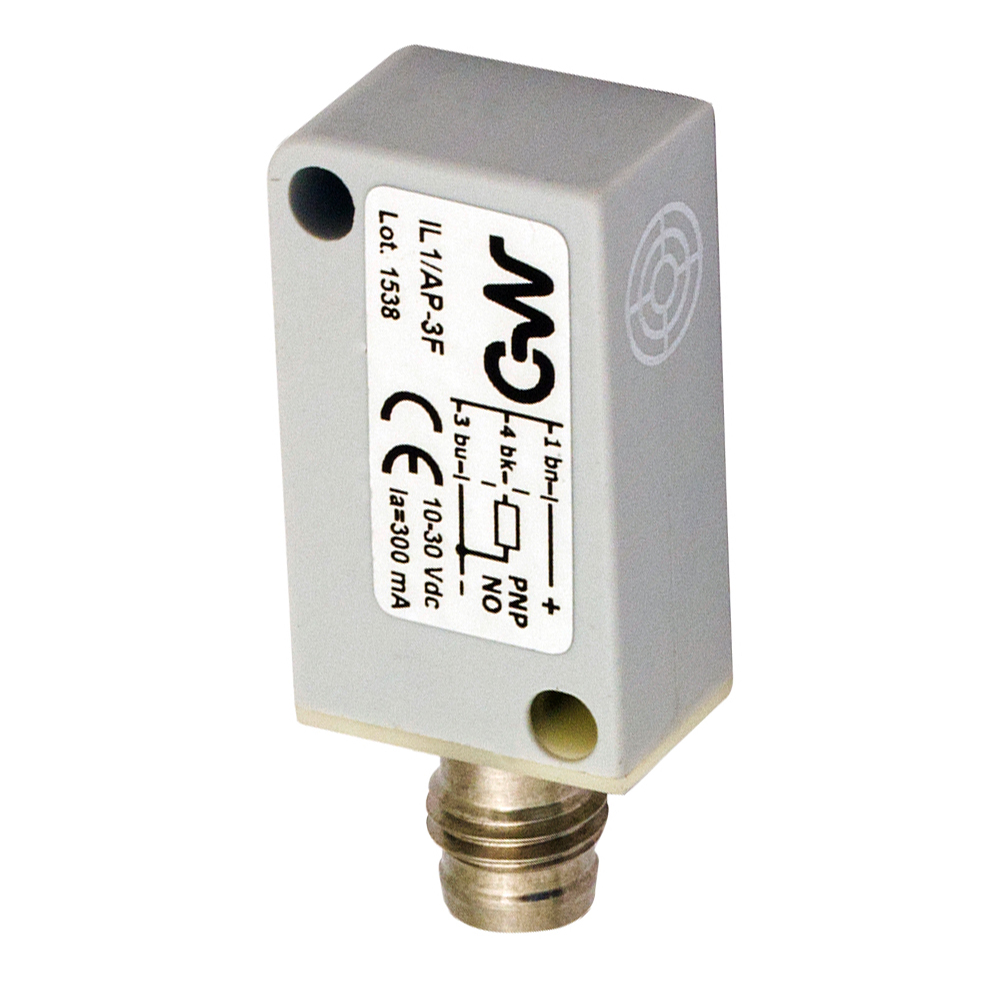

O IL1/AP-3F pertence à série IL1 da Datasensing: sensores indutivos em formato cúbico compacto de 10 × 28 × 16 mm, com fixação por parafusos em superfícies planas — a alternativa aos cilíndricos onde a montagem frontal é inviável. Alimentação de 10 a 30 Vcc, corrente de saída reforçada de 300 mA, indicador LED, grau de proteção IP67 e proteção completa contra danos elétricos. Versões faceadas e não faceadas, sempre de longa distância, com cabo de 2 m ou conector M8.
Aplicações típicas
Detecção de posição onde o formato cilíndrico não se encaixa: montagem rente em perfis e chapas, dispositivos de fixação, gabaritos de solda, esteiras estreitas e máquinas com restrição frontal. A corrente de 300 mA permite acionar cargas maiores diretamente, como relés e válvulas pequenas.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 3mm |
| Operanting distância | 0…2,4mm |
| Standard target | 12x12mm FE360 |
| Correction Factor | copper: 0,25 / aluminium: 0,28 / latão: 0,37 / aço inox: 0,63 |
| Thermal drift of Sr | < 10% |
| Repeat Accuracy | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Description | 10,3x28x16mm cubic faceado mount |
| Functions | Proximity |

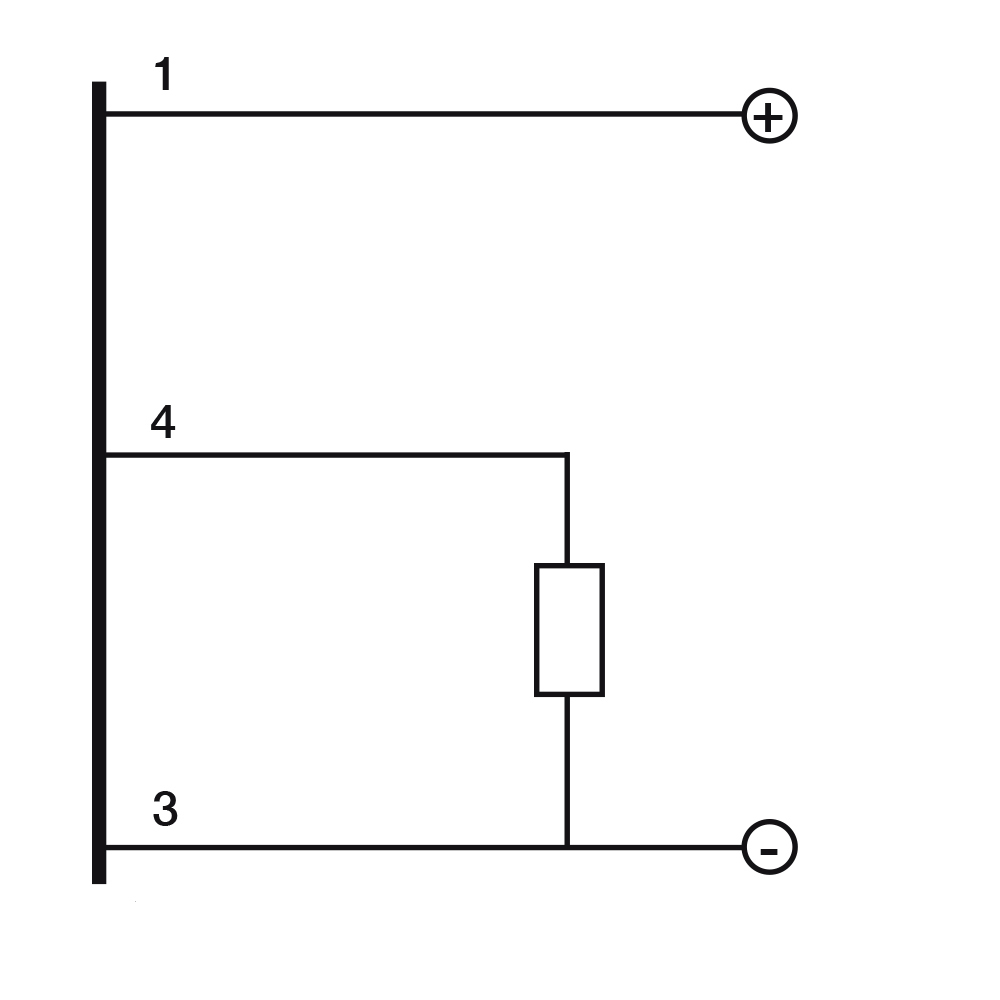

Saídas
| Tipo de saída | PNP |
| Função de saída | NO |
| Frequência de comutação | 3kHz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| No-Load supply current | ≤ 10mA |
| Corrente de carga | ≤ 300mA |
| Leakage current | ≤ 0,12mA |
| saída voltage drop | ≤ 1,5V @100mA |
| Max ripple content | ≤ 10% |
| LED indicators | Yellow LED saída state |
| Atraso até disponibilidade | ≤100ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Impulsive Overvoltage Protection | Yes |
| Protection against inductive loads | Yes |
Dados mecânicos
| Dimensões | 28 x 16 x 10,3 mm |
| Mounting | Shielded |
| Material | PA |
| Material do corpo | PA |
| Peso | 7g |
| conexãos | M8 conector |
| Active Head Material | PA |
| Temperatura de operação | -25°C…+70°C |
| Diameter/Dimension | 10,3x28x16mm |
Testes e certificações
| Certificações | CE |
| EMC compatibility | IEC 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Grau de proteção | IP67 |
Dados gerais
| Dimensões | 28 x 16 x 10,3 mm |
| Temperatura de operação | -25°C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Por que escolher o formato cúbico?
Pela montagem: ele parafusa de lado em superfícies planas, dispensando furo passante e porcas. Em perfis, cantoneiras e gabaritos, é normalmente a instalação mais simples e mais protegida.
A saída de 300 mA faz diferença?
Sim — é o triplo dos 100 mA típicos das linhas cilíndricas compactas, permitindo acionar relés, sinalizadores e válvulas pequenas diretamente, sem interface.
O que ele detecta?
Apenas metais, sem contato. A distância de comutação (Sn) exata está na tabela acima; metais não ferrosos reduzem o alcance pelo fator de correção.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
