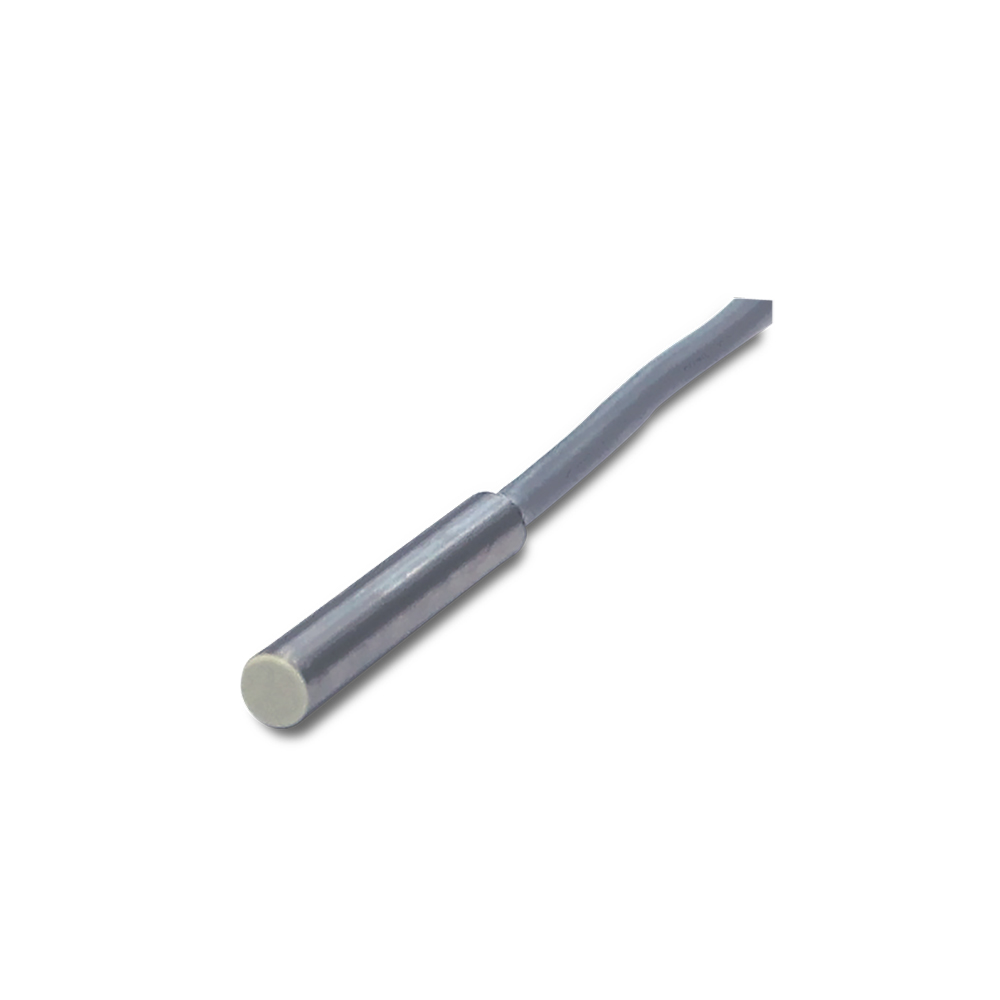

O IS-08-G1-S2 pertence à linha IS de sensores indutivos herdada da Datalogic pela Datasensing: o código informa a rosca (IS-08 = M8, IS-12 = M12, IS-18 = M18, IS-30 = M30) e a variante — padrão, corpo em aço inox, face metálica, imune a campos de solda, saída NAMUR (áreas classificadas, com barreira) ou formato quadrado IS-40. A distância de comutação, a saída e a conexão exatas estão no descritor acima e na tabela de especificações do fabricante.
Aplicações típicas
Detecção de metais em toda a indústria — e reposição direta dos IS instalados em máquinas brasileiras. As variantes especiais resolvem os ambientees difíceis: solda (weld-immune), lavagem e químicos (inox), abrasão frontalal (face metálica) e instrumentação em área classificada (NAMUR).
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção |
2mm |
| Distância de detecção |
0…1,62mm |
| Alvo padrão |
8x8mm FE360 |
| Correction Factor |
cobre: 0,2…0,5 / alumínio: 0,3…0,5 / latão: 0,4…0,6 / aço inox: 0,7…0,9 |
| Repetibilidade |
< 3% (UB 24V Ta=23°C ±5°C) |
| Histerese |
< 10% |
Aplicação
| Descrição |
M8 curto case flush mount |
| Funções |
Proximity |
Saídas
| Tipo de saída |
PNP |
| Função de saída |
NO |
| Frequência de comutação |
500Hz |
| Tempo de resposta |
1 |
Dados elétricos
| Tensão de alimentação |
10…30Vdc |
| Corrente de alimentação sem carga |
≤ 10mA |
| Corrente de carga |
200mA |
| Queda de tensão na saída |
≤ 1,2V @100mA |
| Ripple máximo |
≤ 10% |
| Indicadores LED |
Amarelo LED estado da saída |
| Atraso até disponibilidade |
≤ 75ms |
| Proteção contra curto-circuito |
Sim |
| Proteção contra inversão de polaridade |
Sim |
| Emissão |
≥100kHz |
| Proteção contra cargas indutivas |
Sim |
Dados mecânicos
| Dimensões |
Ø8×53 |
| Montagem |
Blindado |
| Material |
Latão niquelado |
| Material do corpo |
Latão niquelado |
| Conexões |
M12 Plugue |
| Material da face ativa |
LCP |
| Torque de aperto |
2Nm |
| Diâmetro/Dimensão |
M8 |
Testes e certificações
Testes e certificações (2)
| Acessórios fornecidos |
2 porcas M8x1 |
Dados gerais
| Dimensões |
Ø8 / L = 53mm |
| Temperatura de operação |
-25 °C…+60°C |
| Proteção mecânica |
IP67 |
Perguntas frequentes
O que é a saída NAMUR?
Uma saída de corrente padronizada (EN 60947-5-6) para uso com barreiras/amplificadores em áreas classificadas e instrumentação — o sensor não chaveia carga diretamente; sinaliza por variação de corrente.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Este IS equivale ao meu sensor de outra marca?
O M8–M30 roscado é padronizado de mercado: envie o código atual que fazemos gratuitamente o estudo de equivalência.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
