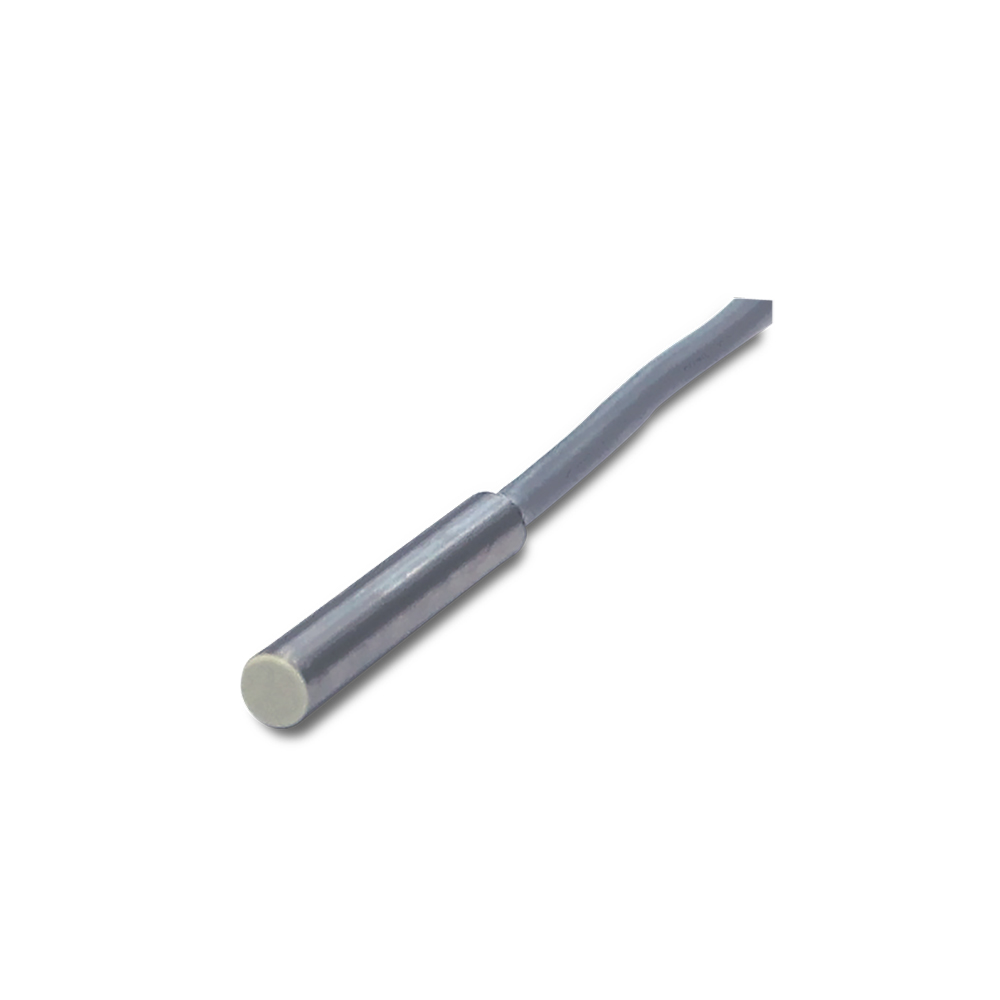

O IS-12-B1-S2 pertence à linha IS de sensores indutivos herdada da Datalogic pela Datasensing: o código informa a rosca (IS-08 = M8, IS-12 = M12, IS-18 = M18, IS-30 = M30) e a variante — padrão, corpo em aço inox, face metálica, imune a campos de solda, saída NAMUR (áreas classificadas, com barreira) ou formato quadrado IS-40. A distância de comutação, a saída e a conexão exatas estão no descritor acima e na tabela de especificações do fabricante.
Aplicações típicas
Detecção de metais em toda a indústria — e reposição direta dos IS instalados em máquinas brasileiras. As variantes especiais resolvem os ambientes difíceis: solda (weld-immune), lavagem e químicos (inox), abrasão frontal (face metálica) e instrumentação em área classificada (NAMUR).
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 2mm |
| Operanting distance | 0…1,62mm |
| Standard target | 12x12mm FE360 |
| Correction Factor | copper: 0,2…0,5 / aluminium: 0,3…0,5 / brass: 0,4…0,6 / stainelss steel: 0,7…0,9 |
| Repeat Accuracy | < 3% (UB 24V Ta=23°C ±5°C) |
| Histerese | < 10% |
Aplicação
| Description | M12 short case flush mount |
| Functions | Proximity |
Saídas
| Tipo de saída | PNP |
| Função de saída | NO |
| Frequência de comutação | 1kHz |
| Tempo de resposta | 0,5 |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| No-Load supply current | ≤ 10mA |
| Load current | 200mA |
| Output voltage drop | ≤ 1,8V @100mA |
| Max ripple content | ≤ 10% |
| LED indicators | Yellow LED output state |
| Time delay before availability | ≤ 50ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Emission | ≥100kHz |
| Protection against inductive loads | Yes |
Dados mecânicos
| Dimensões | Ø12×48 |
| Mounting | Shielded |
| Material | Nickel-plated brass |
| Material do corpo | Nickel-plated brass |
| Connections | M12 Plug |
| Active Head Material | LCP |
| Torque de aperto | 6Nm |
| Diameter/Dimension | M12 |
Testes e certificações
| Certificações | CE cULus ECOLAB DIVERSEY |
Testes e certificações (2)
| Supplied Accessories | 2 nuts M12x1 |
Dados gerais
| Dimensões | Ø12 / L = 48mm |
| Temperatura de operação | -25°C…+60°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
O que é a saída NAMUR?
Uma saída de corrente padronizada (EN 60947-5-6) para uso com barreiras/amplificadores em áreas classificadas e instrumentação — o sensor não chaveia carga diretamente; sinaliza por variação de corrente.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Este IS equivale ao meu sensor de outra marca?
O M8–M30 roscado é padronizado de mercado: envie o código atual que fazemos gratuitamente o estudo de equivalência.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
