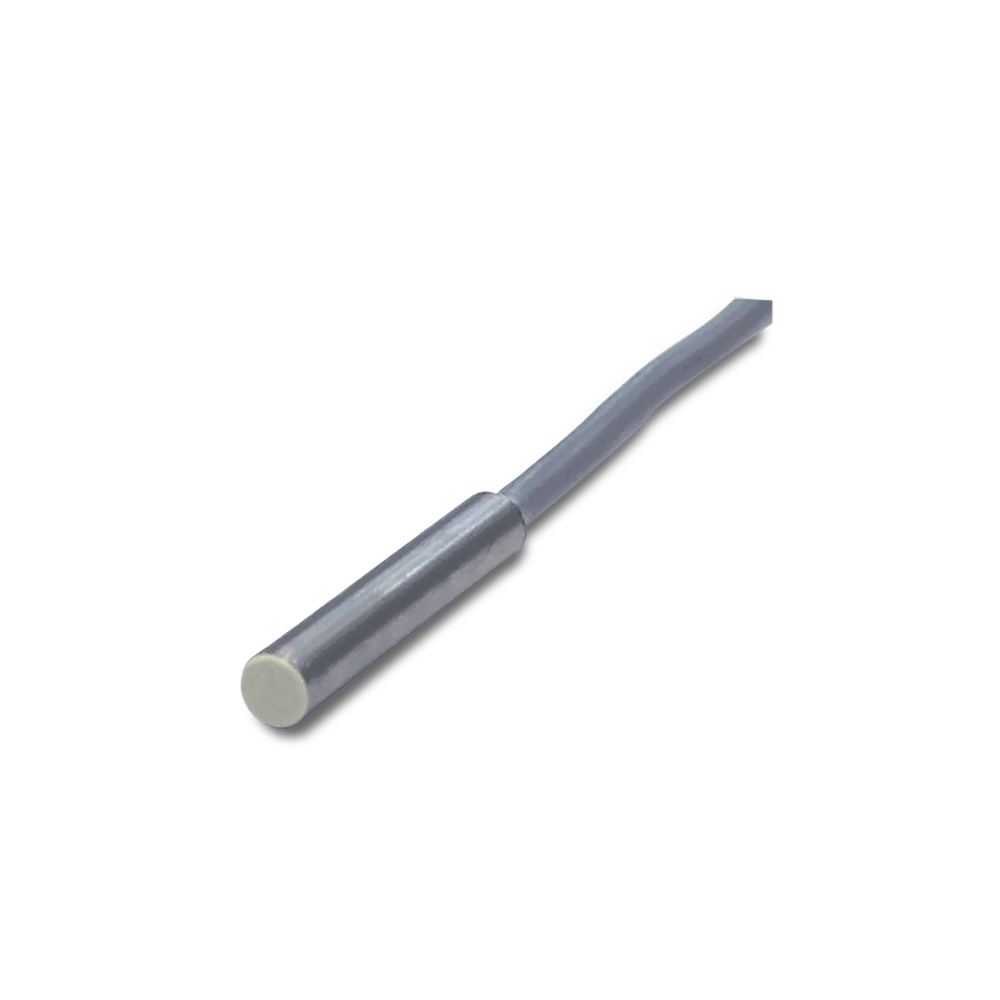

O IS-30-C9-03 pertence à linha IS de sensores indutivos herdada da Datalogic pela Datasensing: o código informa a rosca (IS-08 = M8, IS-12 = M12, IS-18 = M18, IS-30 = M30) e a variante — padrão, corpo em aço inox, face metálica, imune a campos de solda, saída NAMUR (áreas classificadas, com barreira) ou formato quadrado IS-40. A distância de comutação, a saída e a conexão exatas estão no descritor acima e na tabela de especificações do fabricante.
Aplicações típicas
Detecção de metais em toda a indústria — e reposição direta dos IS instalados em máquinas brasileiras. As variantes especiais resolvem os ambientees difíceis: solda (weld-immune), lavagem e químicos (inox), abrasão frontalal (face metálica) e instrumentação em área classificada (NAMUR).
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 15mm |
| Distância de detecção | 0…12,1mm |
| Alvo padrão | 45x45mm FE360 |
| Correction Factor | cobre: 0,4…0,5 / alumínio: 0,4…0,6 / latão: 0,5…0,7 / aço inox: 0,7…1,05 |
| Repetibilidade | < 3% (UB 24V Ta=23°C ±5°C) |
| Histerese | < 10% |
Aplicação
| Descrição | M30 padrão no-flush mount |
| Funções | Proximity |
Saídas
| Tipo de saída | NPN/PNP |
| Função de saída | NO/NC |
| Frequência de comutação | 250Hz |
| Tempo de resposta | 2 |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| Corrente de alimentação sem carga | < 1,6mA |
| Corrente de carga | > 1,6 … 100mA |
| Queda de tensão na saída | ≤ 6,5V |
| Ripple máximo | ≤ 10% |
| Indicadores LED | Amarelo LED estado da saída |
| Atraso até disponibilidade | ≤ 50ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Emissão | ≥100kHz |
| Proteção contra cargas indutivas | Sim |
Dados mecânicos
| Dimensões | Ø30×81 |
| Montagem | Não blindado |
| Material | Latão niquelado |
| Material do corpo | Latão niquelado |
| Conexões | 2m PVC Cable |
| Material da face ativa | LCP |
| Torque de aperto | 40Nm |
| Diâmetro/Dimensão | M30 |
Testes e certificações
| Certificações | CE cULus ECOLAB DIVERSEY |
Testes e certificações (2)
| Acessórios fornecidos | 2 porcas M30x1.5 |
Dados gerais
| Dimensões | Ø30 / L = 81mm |
| Temperatura de operação | -25 °C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
O que é a saída NAMUR?
Uma saída de corrente padronizada (EN 60947-5-6) para uso com barreiras/amplificadores em áreas classificadas e instrumentação — o sensor não chaveia carga diretamente; sinaliza por variação de corrente.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Este IS equivale ao meu sensor de outra marca?
O M8–M30 roscado é padronizado de mercado: envie o código atual que fazemos gratuitamente o estudo de equivalência.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
