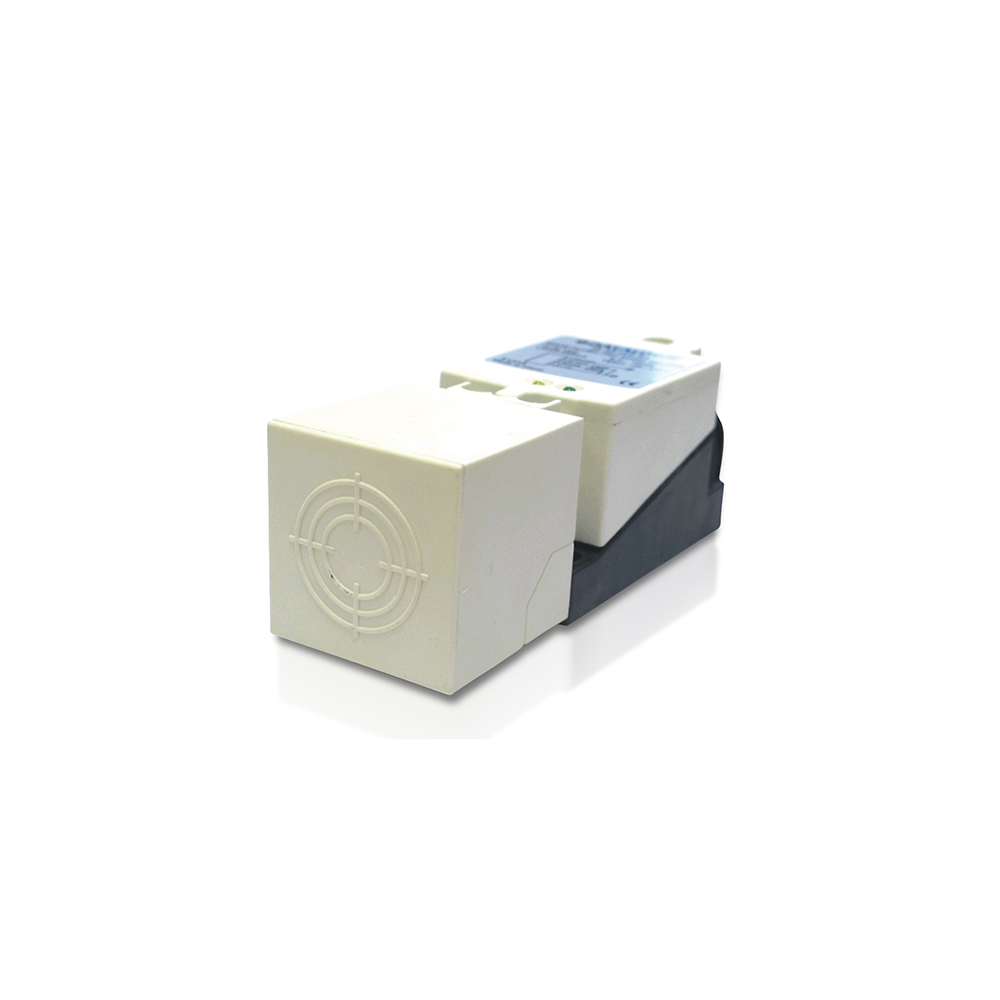

O IS-40-C11-S3 pertence à linha IS de sensores indutivos herdada da Datalogic pela Datasensing: o código informa a rosca (IS-08 = M8, IS-12 = M12, IS-18 = M18, IS-30 = M30) e a variante — padrão, corpo em aço inox, face metálica, imune a campos de solda, saída NAMUR (áreas classificadas, com barreira) ou formato quadrado IS-40. A distância de comutação, a saída e a conexão exatas estão no descritor acima e na tabela de especificações do fabricante.
Aplicações típicas
Detecção de metais em toda a indústria — e reposição direta dos IS instalados em máquinas brasileiras. As variantes especiais resolvem os ambientes difíceis: solda (weld-immune), lavagem e químicos (inox), abrasão frontal (face metálica) e instrumentação em área classificada (NAMUR).
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance |
20mm |
| Operanting distance |
0…16,2mm |
| Standard target |
60x60mm FE360 |
| Correction Factor |
copper: 0,4 / aluminium: 0,45 / brass: 0,5 / stainelss steel: 0,85 |
| Repeat Accuracy |
0,02mm |
| Histerese |
< 10% |
Aplicação
| Description |
Large block style no-flush mount |
| Functions |
Proximity |
Saídas
| Tipo de saída |
Analogue |
| Função de saída |
Analogue |
| Frequência de comutação |
100Hz |
| Tempo de resposta |
5 |
| Current Analogue Output |
1 x 4…20mA |
Dados elétricos
| Tensão de alimentação |
10…30Vdc |
| Load current |
0…20mA / 200Ωmax |
| Max ripple content |
≤ 10% |
| Proteção contra curto-circuito |
Yes |
| Proteção contra inversão de polaridade |
Yes |
| Emission |
≥100kHz |
| Protection against inductive loads |
Yes |
Dados mecânicos
| Dimensões |
40x41x118 |
| Mounting |
Unshielded |
| Material |
Plastic – PBT |
| Material do corpo |
Plastic – PBT |
| Connections |
Terminal block |
| Active Head Material |
PBT |
| Diameter/Dimension |
40x41x118 |
Testes e certificações
Dados gerais
| Dimensões |
40x41x118mm |
| Temperatura de operação |
-25°C…+70°C |
| Proteção mecânica |
IP67 |
Perguntas frequentes
O que é a saída NAMUR?
Uma saída de corrente padronizada (EN 60947-5-6) para uso com barreiras/amplificadores em áreas classificadas e instrumentação — o sensor não chaveia carga diretamente; sinaliza por variação de corrente.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Este IS equivale ao meu sensor de outra marca?
O M8–M30 roscado é padronizado de mercado: envie o código atual que fazemos gratuitamente o estudo de equivalência.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
