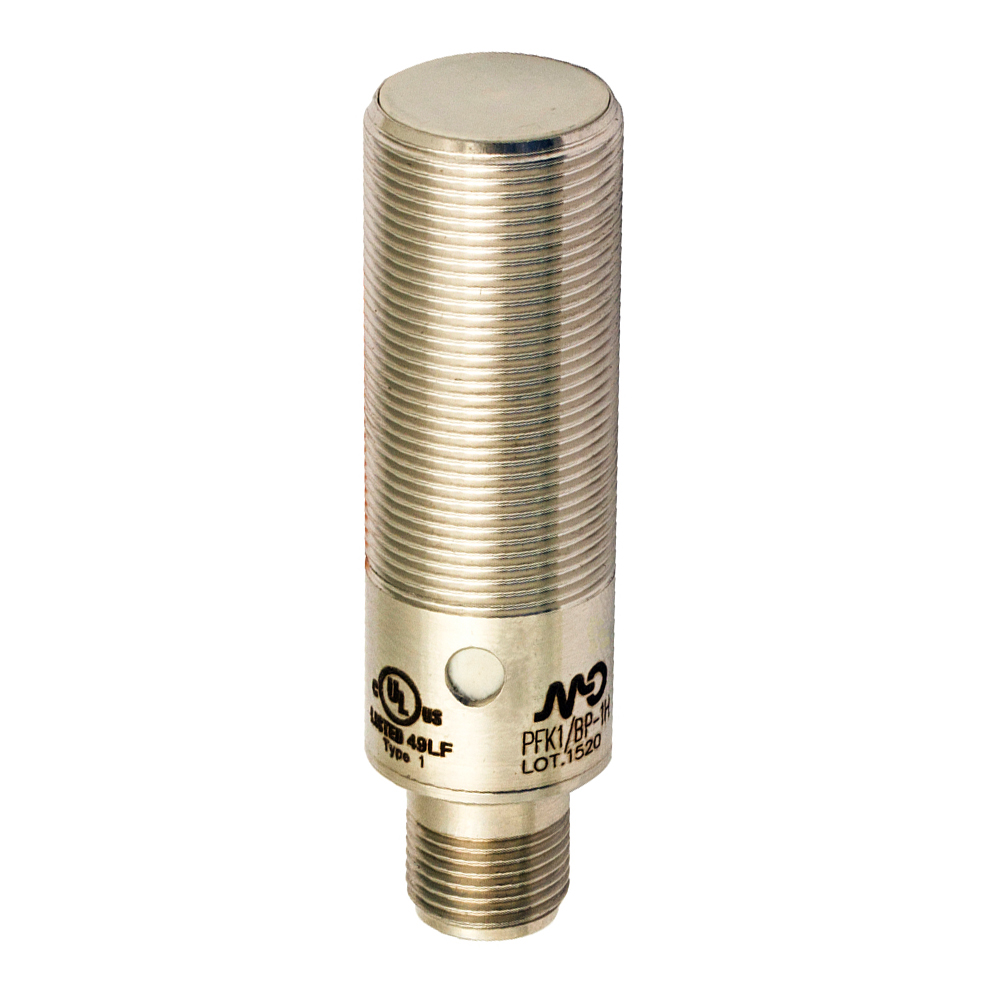

O PFK1/BP-1H pertence à linha PF da Datasensing: sensores indutivos cilíndricos com corpo integral em aço inox e vedação IP67, IP68 e IP69K, desenvolvidos para a indústria alimentícia e de bebidas. Suportam temperatura ambiente de -40 a +80 °C (com versões que chegam a +110 °C) e resistem à lavagem com jato de alta pressão e produtos de sanitização — nas roscas M18 (PFK) e M12 (PFM), com alcances ampliados.
Aplicações típicas
Linhas de processamento de alimentos e bebidas, laticínios, frigoríficos e farmacêutica: detecção de posição em equipamentos submetidos a washdown diário com alta pressão, vapor e químicos de limpeza — onde sensores convencionais falham por infiltração ou corrosão.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 5mm |
| Operanting distância | 0…4,05mm |
| Standard target | 18x18mm FE360 |
| Correction Factor | copper: 0,25 / aluminium: 0,35 / latão: 0,40 / aço inox: 0,70 |
| Thermal drift of Sr | < 10% |
| Repeat Accuracy | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Description | M18 standard faceado mount |
| Functions | Proximity |
Saídas

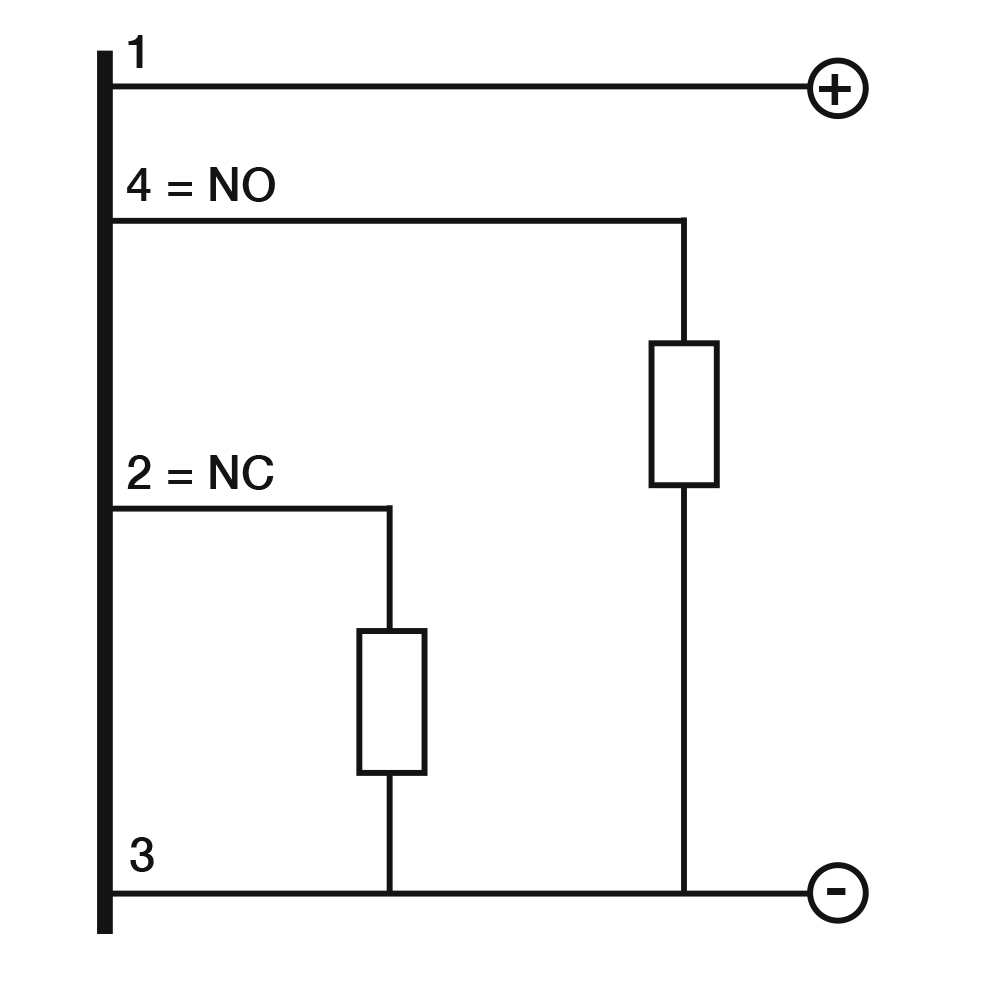

| Tipo de saída | PNP |
| Função de saída | NO + NC |
| Frequência de comutação | 1,5kHz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| No-Load supply current | ≤ 15mA |
| Corrente de carga | ≤ 200mA |
| Leakage current | ≤ 10μA |
| saída voltage drop | ≤ 2V @200mA |
| Max ripple content | ≤ 10% |
| LED indicators | Yellow LED saída state |
| Atraso até disponibilidade | ≤ 50ms |
| Proteção contra curto-circuito | Yes |
| Proteção contra inversão de polaridade | Yes |
| Impulsive Overvoltage Protection | Yes |
| Protection against inductive loads | Yes |
Dados mecânicos

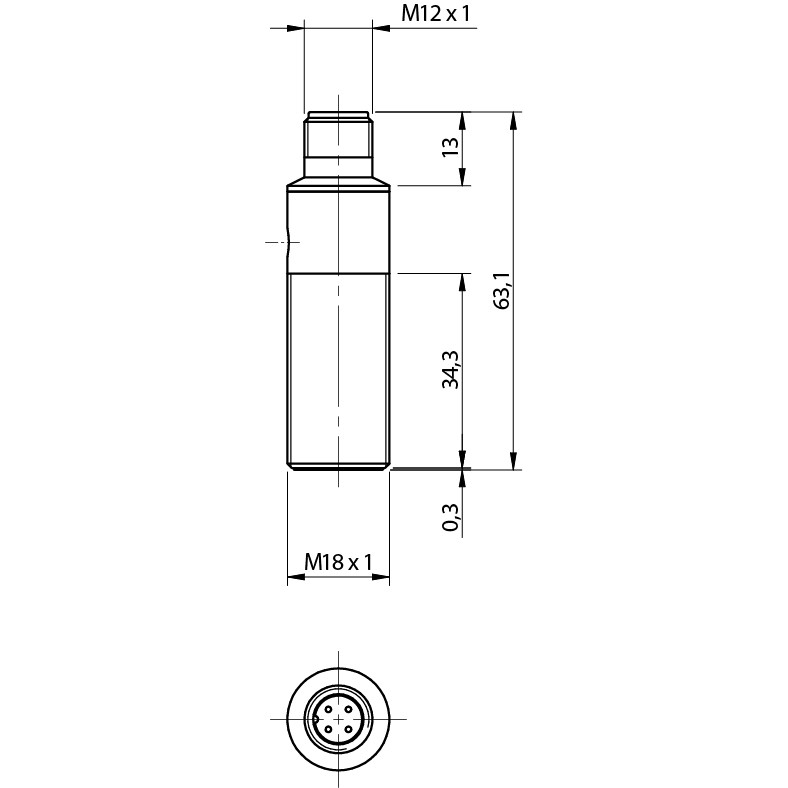

| Dimensões | M18 x 1 / L = 63,1mm |
| Mounting | Shielded |
| Material | AISI316L aço inox |
| Material do corpo | AISI316L aço inox |
| Peso | 55g |
| conexãos | M12 conector |
| Active Head Material | PPS |
| Torque de aperto | 50Nm |
| Temperatura de operação | -40°C…+80°C (up to 100°C for short exposure during cleaning process) |
| Diameter/Dimension | M18 |
Testes e certificações
| Certificações | CE cULus ECOLAB DIVERSY |
| EMC compatibility | IEC 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Grau de proteção | IP68, IP69K |
Testes e certificações (2)
| Supplied Accessories | 2 nuts M18x1 |
Dados gerais
| Dimensões | M18 x 1 / L = 63,1mm |
| Temperatura de operação | -40°C…+80°C (up to 100°C for short exposure during cleaning process) |
| Proteção mecânica | IP67 |
Perguntas frequentes
O que significa IP69K na prática?
Resistência a jatos de água quente em alta pressão (o teste padrão da limpeza industrial de alimentos). Combinado ao IP68 (imersão) e ao corpo inox, o sensor sobrevive à rotina de sanitização que destrói sensores comuns.
Ele aguenta os produtos químicos de limpeza?
O corpo em aço inox foi especificado justamente para os agentes de sanitização típicos do setor alimentício. Para químicos agressivos específicos, nossa equipe confere a compatibilidade com o fabricante.
O que ele detecta?
Apenas metais, sem contato. A distância de comutação exata deste modelo está na tabela acima.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
