O PFM1/AN-3H pertence à linha PF da Datasensing: sensores indutivos cilíndricos com corpo integral em aço inox e vedação IP67, IP68 e IP69K, desenvolvidos para a indústria alimentícia e de bebidas. Suportam temperatura ambientee de -40 a +80 °C (com versões que chegam a +110 °C) e resistem à lavagem com jato de alta pressão e produtos de sanitização — nas roscas M18 (PFK) e M12 (PFM), com alcances ampliados.
Aplicações típicas
Linhas de processamento de alimentos e bebidas, laticínios, frigoríficos e farmacêutica: detecção de posição em equipamentos submetidos a washdown (lavável) diário com alta pressão, vapor e químicos de limpeza — onde sensores convencionais falham por infiltração ou corrosão.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 4mm |
| Distância de detecção | 0…3,24mm |
| Alvo padrão | 12x12mm FE360 |
| Correction Factor | cobre: 0,30 / alumínio: 0,35 / latão: 0,40 / aço inox: 0,75 |
| Deriva térmica de Sr | < 10% |
| Repetibilidade | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Descrição | M12 padrão flush mount |
| Funções | Proximity |

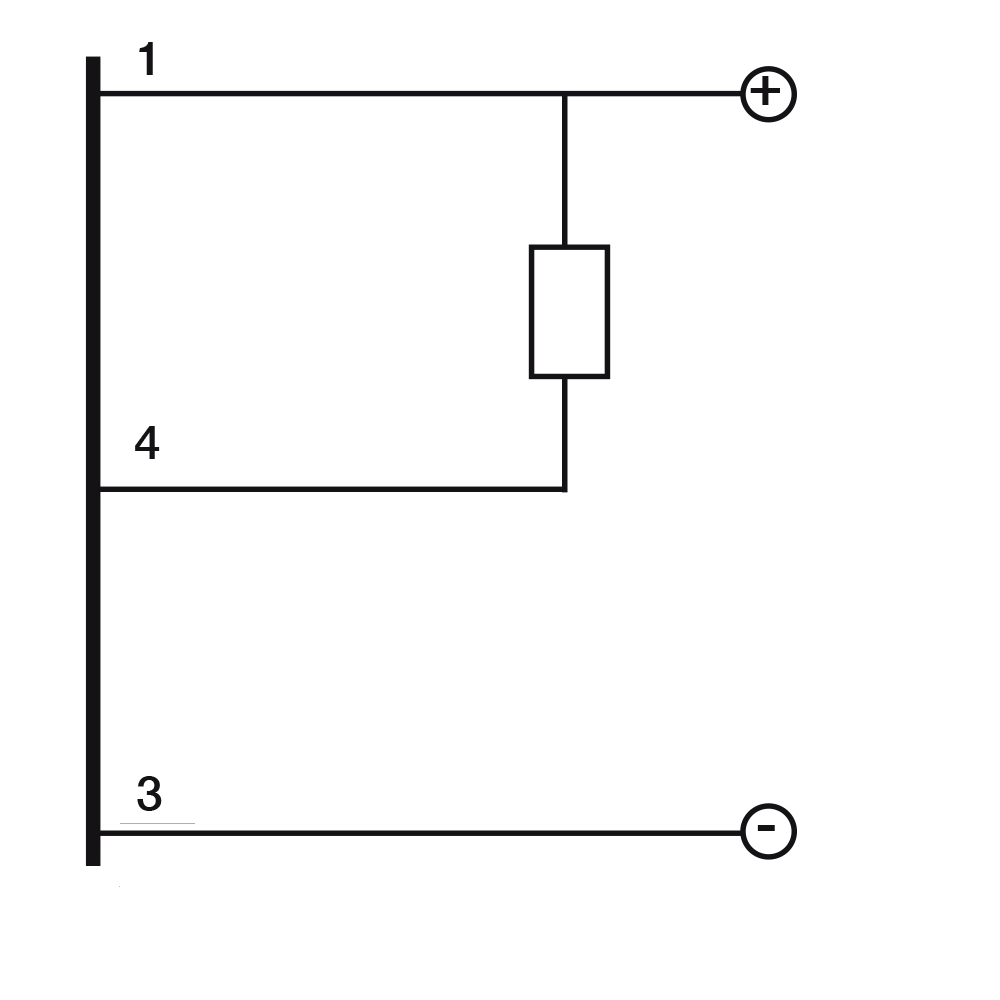

Saídas
| Tipo de saída | NPN |
| Função de saída | NO |
| Frequência de comutação | 2kHz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| Corrente de alimentação sem carga | ≤ 15mA |
| Corrente de carga | ≤ 200mA |
| Corrente de fuga | ≤ 15μA |
| Queda de tensão na saída | ≤ 2V @200mA |
| Ripple máximo | ≤ 10% |
| Indicadores LED | Amarelo LED estado da saída |
| Atraso até disponibilidade | ≤ 50ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
| Proteção contra cargas indutivas | Sim |
Dados mecânicos

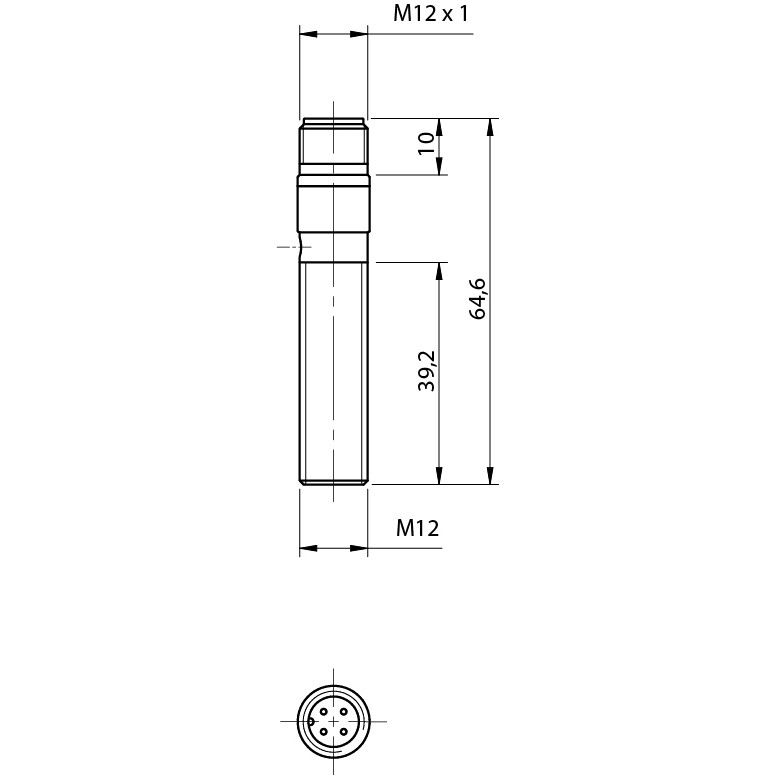

| Dimensões | M12 x 1 / L = 64,6mm |
| Montagem | Blindado |
| Material | AISI316L Aço inox |
| Material do corpo | AISI316L Aço inox |
| Peso | 30g |
| Conexões | M12 Plugue |
| Material da face ativa | PPS |
| Torque de aperto | 25Nm |
| Temperatura de operação | -40°C…+80°C (up to 100°C para curto exposure during cleaning process) |
| Diâmetro/Dimensão | M12 |
Testes e certificações
| Certificações | CE cULus ECOLAB DIVERSEY |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP68, IP69K |
Testes e certificações (2)
| Acessórios fornecidos | 2 porcas M12x1 |
Dados gerais
| Dimensões | M12 x 1 / L = 64,6mm |
| Temperatura de operação | -40°C…+80°C (up to 100°C para curto exposure during cleaning process) |
| Proteção mecânica | IP67 |
Perguntas frequentes
O que significa IP69K na prática?
Resistência a jatos de água quente em alta pressão (o testee padrão da limpeza industrial de alimentos). Combinado ao IP68 (imersão) e ao corpo inox, o sensor sobrevive à rotina de sanitização que destrói sensores comuns.
Ele aguenta os produtos químicos de limpeza?
O corpo em aço inox foi especificado justamente para os agentes de sanitização típicos do setor alimentício. Para químicos agressivos específicos, nossa equipe confere a compatibilidade com o fabricante.
O que ele detecta?
Apenas metais, sem contato. A distância de comutação exata deste modelo está na tabela acima.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
