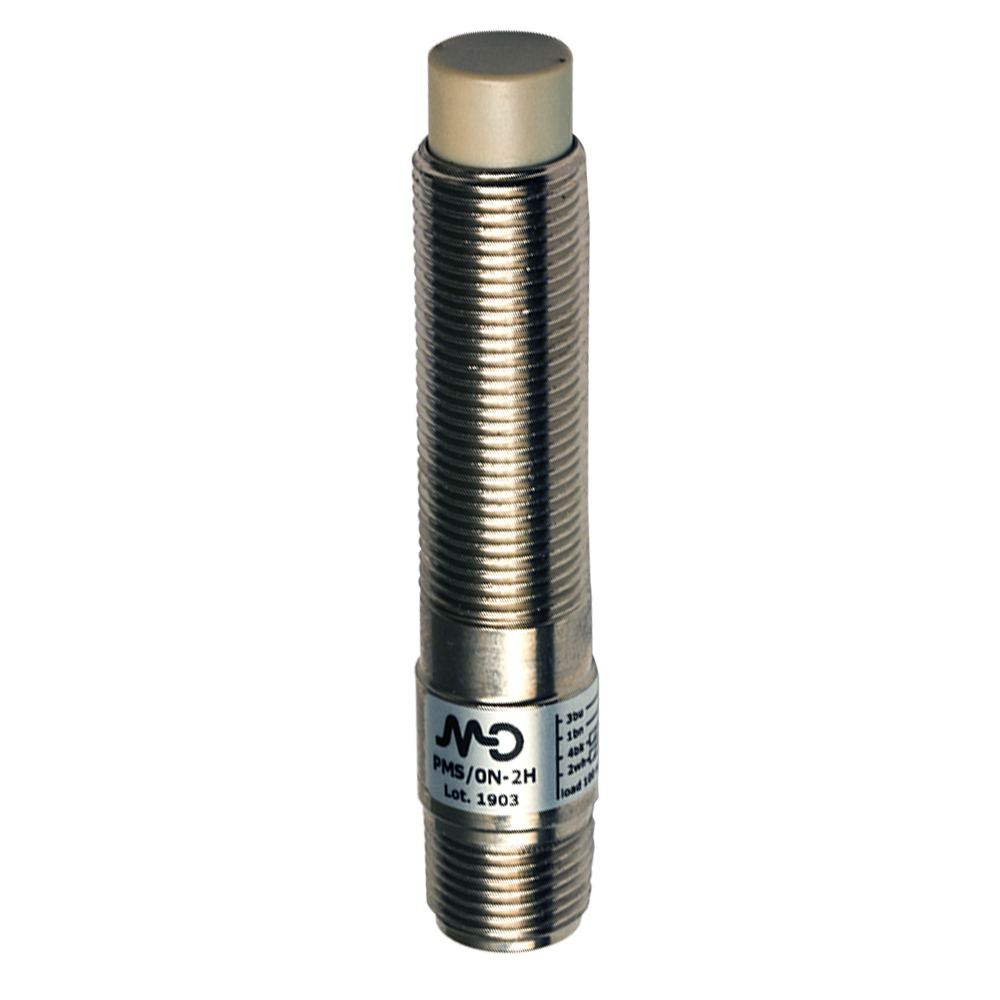

O PMS/0P-2H pertence à série PMS da Datasensing: sensores indutivos M12 em latão niquelado com carcaça dupla inovadora, resistentes a óleos de corte (máquinas-ferramenta) e à imersão (vedação IP67/IP68). Alta frequência de comutação, saída complementar NA+NF, conector M12, LED visível em ângulo amplo, proteção elétrica completa — e versões ATEX categoria 3 sob consulta.
Aplicações típicas
Máquinas-ferramenta e usinagem: tornos, centros de usinagem e retíficas, onde o sensor convive com névoa e jato de fluido de corte que infiltram e degradam sensores convencionais. A carcaça dupla isola a eletrônica e prolonga drasticamente a vida útil nesses ambientees.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 4mm |
| Operanting distância | 0…3,24mm |
| Alvo padrão | 12x12mm FE360 |
| Correction Factor | cobre: 0,41 / alumínio: 0,47 / latão: 0,56 / aço inox: 1,15 |
| Deriva térmica de Sr | < 10% |
| Repetibilidade | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Descrição | M12 padrão no-faceado mount |
| Funções | Proximity |
Saídas
| Tipo de saída | PNP |
| Função de saída | NO + NC |
| Frequência de comutação | 2kHz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| Corrente de alimentação sem carga | ≤ 15mA |
| Corrente de carga | ≤ 100mA |
| Corrente de fuga | ≤ 10μA |
| Queda de tensão na saída | ≤ 2V @100mA |
| Ripple máximo | ≤ 10% |
| Indicadores LED | Amarelo LED saída state |
| Atraso até disponibilidade | ≤ 50ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
Dados mecânicos

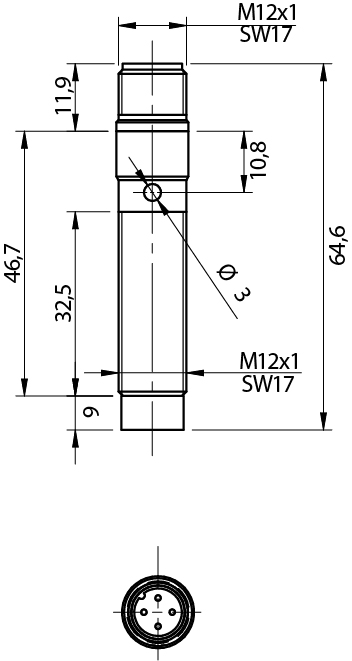

| Dimensões | M12 x 1 / L =64,6mm |
| Montagem | Não blindado |
| Material | Nickel-plated latão |
| Material do corpo | Nickel-plated latão |
| Peso | 30g |
| conexãos | conector M12 |
| Material da face ativa | PPS |
| Torque de aperto | 10Nm |
| Temperatura de operação | -25 °C…+70°C |
| Diâmetro/Dimensão | M12 |
Testes e certificações
| Certificações | CE |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67, IP68 |
Testes e certificações (2)
| Acessórios fornecidos | 2 porcas M12x1 |
Dados gerais
| Dimensões | M12 x 1 / L =64,6mm |
| Temperatura de operação | -25 °C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
O que é a carcaça dupla?
Uma construção com dois invólucros: a eletrônica fica encapsulada num corpo interno, protegido pelo corpo externo roscado. Se o fluido de corte penetrar pela rosca ou pelo desgaste externo, a eletrônica continua selada — a causa nº 1 de falha em usinagem eliminada por projeto.

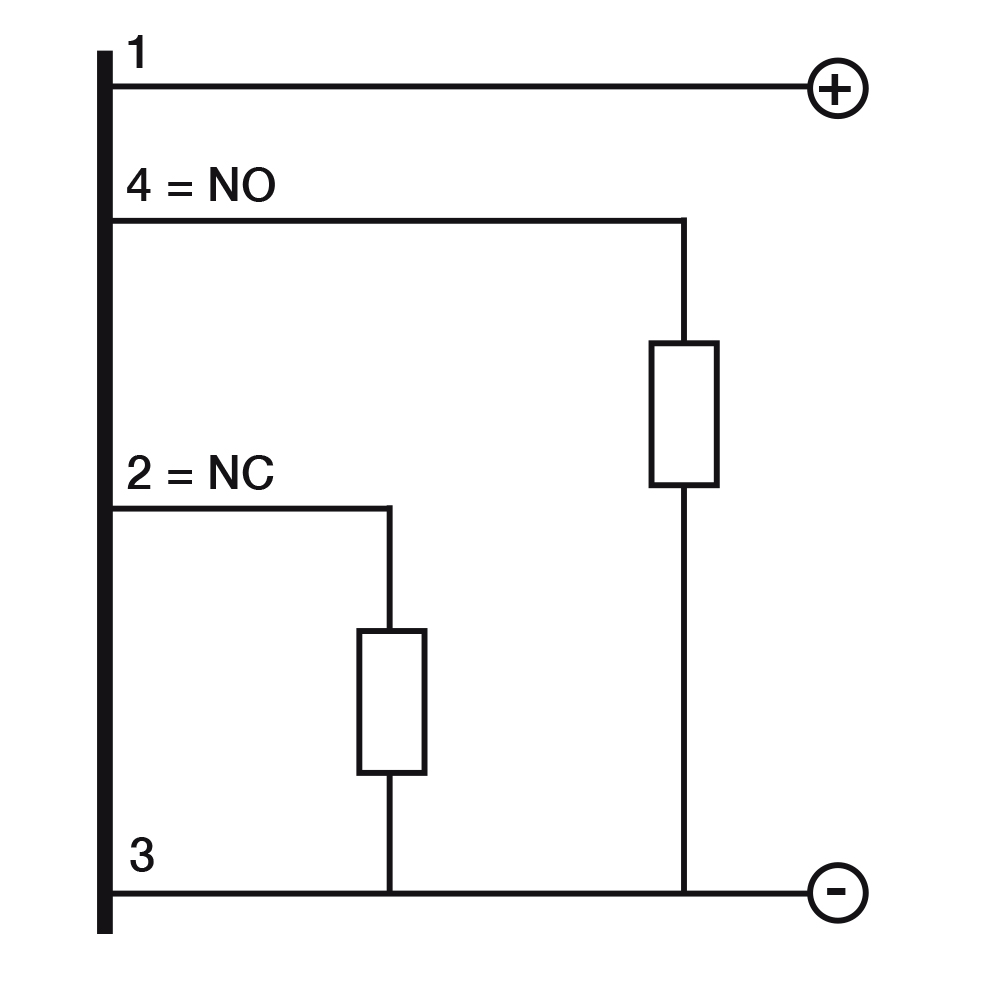

O que significa a saída complementar NA+NF?
Dois transistores comutando simultaneamente, um normalmente aberto e um normalmente fechado — presença e ausência em circuitos distintos, ou redundância, com um único sensor.
Serve para substituir o M12 comum que vive queimando na máquina?
É exatamente o caso de uso: mesma rosca e pinoagem do M12 convencional, com a robustez extra da dupla carcaça. Envie o código atual que fazemos a equivalência.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
