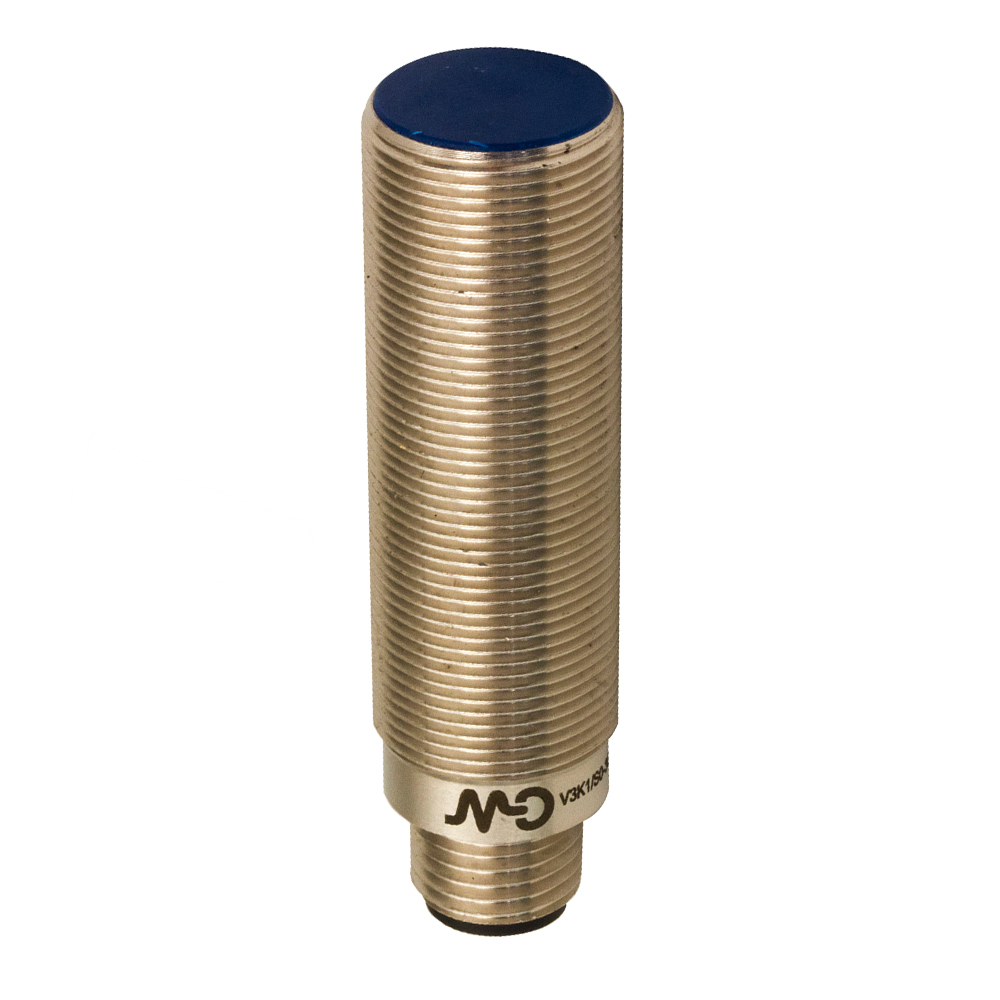

O V3K1/R0-3Q pertence à série V3 da Datasensing: sensores fotoelétricos alimentados em corrente alternada, da geração consagrada em painéis 110/220 Vca — ligação direta na tensão da máquina, sem fonte 24 Vcc. A função ótica, o alcance, a saída e a conexão exatos deste código estão no descritor acima e na tabela de especificações do fabricante.
Aplicações típicas
Reposição em máquinas legadas AC e retrofit de fotocélulas antigas: portões, esteiras e painéis onde instalar fonte DC não compensa — usando o cafeixeento existente.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 6mm |
| Distância de detecção | 0…4,8mm |
| Alvo padrão | 18x18mm FE360 |
| Correction Factor | cobre: 0,39 / alumínio: 0,46 / latão: 0,52 / aço inox: 0,82 |
| Deriva térmica de Sr | < 10% |
| Repetibilidade | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Descrição | M18 padrão flush mount |
| Funções | Proximity |

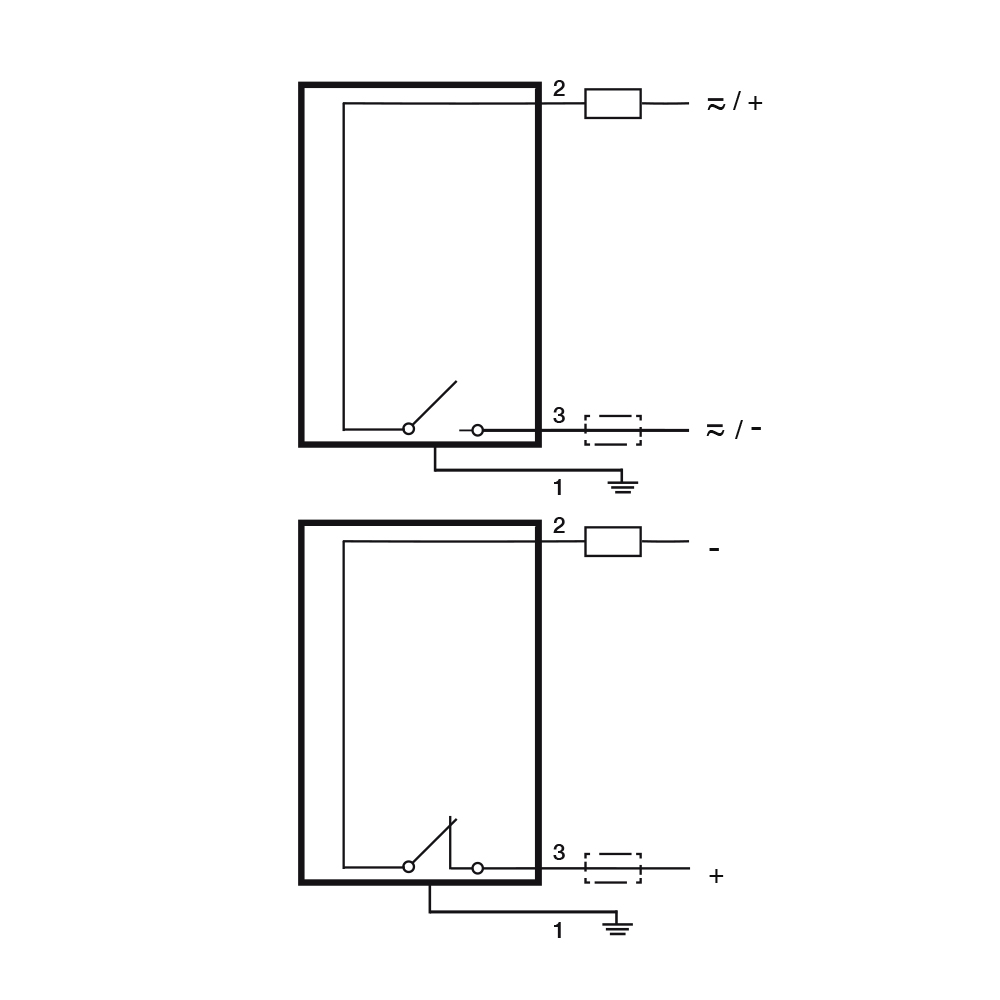

Saídas
| Tipo de saída | MOSFET |
| Função de saída | NO (Vac) – NO/NC (Vdc) |
| Frequência de comutação | 25Hz (AC) – 600Hz (DC) |
Dados elétricos
| Tensão de alimentação | 20…250Vac/50…60Hz…20…250Vdc |
| Corrente de carga | 5…140ma(Vac) – 5…200mA (Vdc) |
| Corrente de fuga | ≤ 1mA (Vac) – ≤ 0,7mA (Vdc) |
| Queda de tensão na saída | ≤ 7,5V (Vac) – ≤ 8V (Vdc) |
| Ripple máximo | ≤ 10% |
| Indicadores LED | Amarelo LED estado da saída |
| Atraso até disponibilidade | ≤100ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra sobretensão impulsiva | Sim |
| Corrente de partida (inrush) | 600mA/150ms (AC/DC) |
| 0,1µF @Vmax – 1µF @Vmin | 1µF @Vmax – 1µF @Vmin |

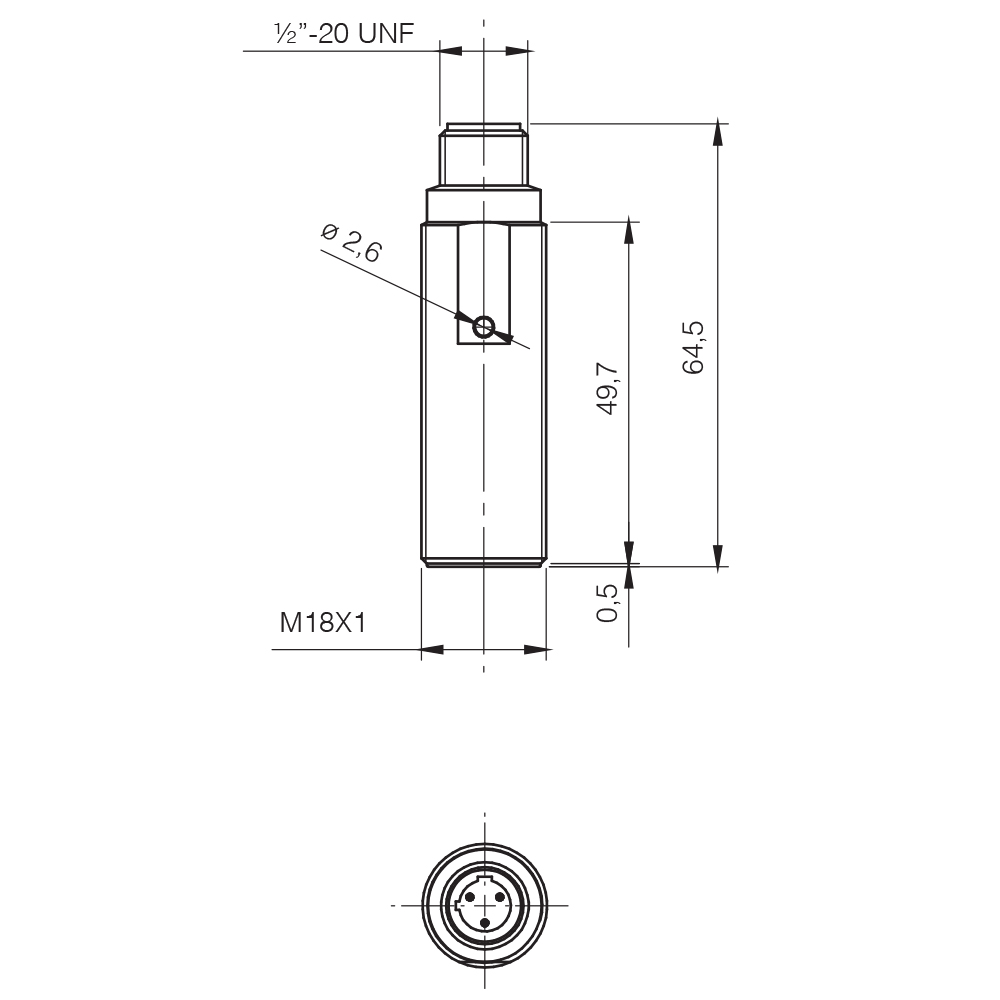

Dados mecânicos
| Dimensões | M18 x 1 / L = 64,5mm |
| Montagem | Blindado |
| Material | Latão niquelado |
| Material do corpo | Latão niquelado |
| Peso | 45g |
| Conexões | ½” – 20UNF plugue |
| Material da face ativa | PA4T |
| Torque de aperto | 25Nm |
| Temperatura de operação | -25 °C…+70°C |
| Diâmetro/Dimensão | M18 |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | 2 porcas M18x1 |
Dados gerais
| Dimensões | M18 x 1 / L = 64,5mm |
| Temperatura de operação | -25 °C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença para um sensor DC?
O AC liga direto na tensão alternada da máquina, em série com a carga; conlateralre a corrente mínima e a residual no dimensionamento — nossa equipe confere a compatibilidade.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
NA ou NF?
O descritor no topo informa a configuração deste código.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
