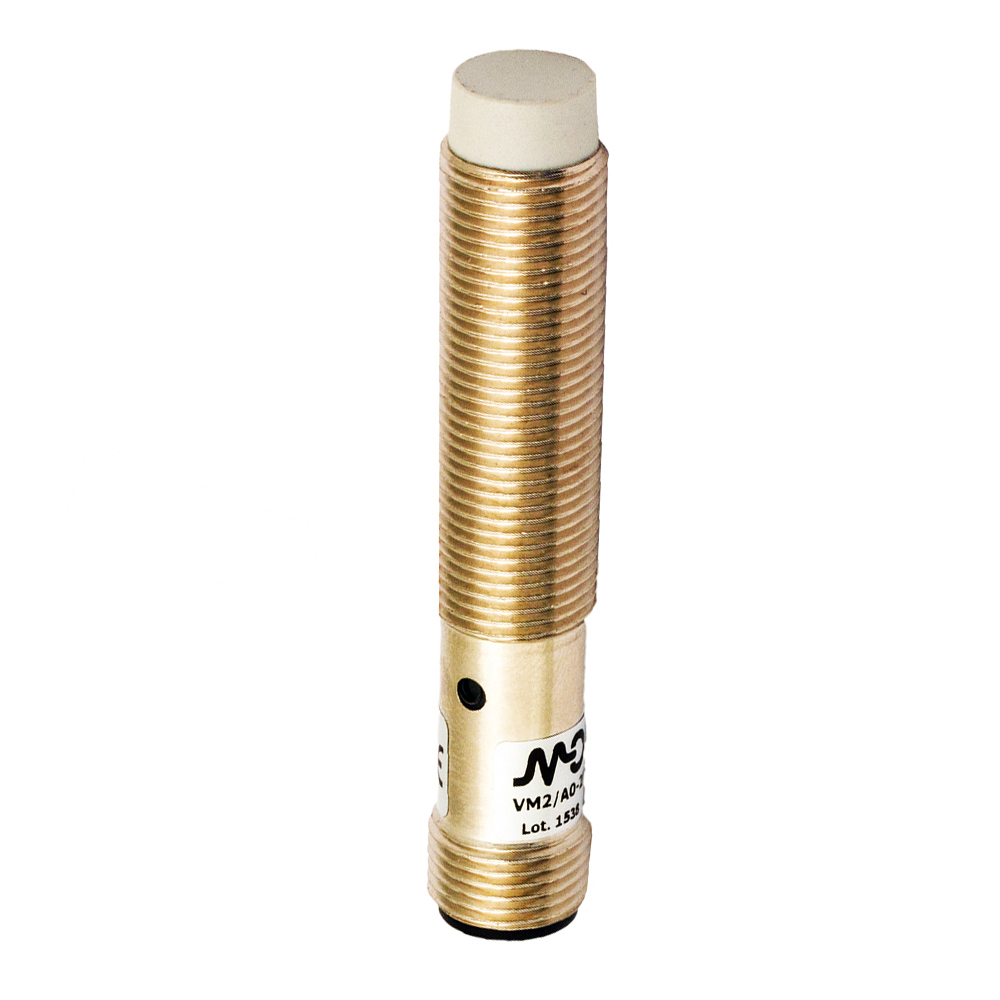

O VM2/A0-2H pertence à série VM2 da Datasensing: sensores indutivos M12 alimentados em corrente alternada (AC), de 2 fios, em latão niquelado com grau de proteção IP67. Ligam em série com a carga, como uma chave fim de curso eletrônica — sem fonte 24 Vcc — com alcances de 2 mm (faceado) e 4 mm (não faceado), saída NA ou NF, cabo de 2 m ou conector.
Aplicações típicas
Substituição de chaves fim de curso mecânicas e sensores em painéis antigos alimentados só em AC: máquinas legadas, portões e equipamentos onde instalar uma fonte 24 Vcc não compensa. A ligação a 2 fios usa o próprio cabeamento existente da chave mecânica.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 4mm |
| Operanting distância | 0…3,2mm |
| Standard target | 12x12mm FE360 |
| Correction Factor | copper: 0,45 / aluminium: 0,50 / latão: 0,60 / aço inox: 0,80 |
| Thermal drift of Sr | < 10% |
| Repeat Accuracy | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Description | M12 standard no-faceado mount |
| Functions | Proximity |
Saídas
| Tipo de saída | TRIAC |
| Função de saída | NO |
| Frequência de comutação | 25Hz |
Dados elétricos
| Tensão de alimentação | 20…250Vac/50…60Hz |
| Corrente de carga | 5…300mA |
| Leakage current | ≤ 1mA RMS max |
| saída voltage drop | See curves |
| Max ripple content | ≤ 10% |
| LED indicators | Yellow LED saída state |
| Atraso até disponibilidade | ≤ 200ms |
| Inrush current | 7A (Ton = 10ms) |
Dados mecânicos
| Dimensões | M12 x 1 / L = 64mm |
| Mounting | Unshielded |
| Material | Nickel-plated latão |
| Material do corpo | Nickel-plated latão |
| Peso | 30g |
| conexãos | M12 conector |
| Active Head Material | PBT |
| Torque de aperto | 10Nm |
| Temperatura de operação | -25°C…+70°C |
| Diameter/Dimension | M12 |
Testes e certificações
| Certificações | CE UR |
| EMC compatibility | IEC 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Supplied Accessories | 2 nuts M12x1 |
Dados gerais
| Dimensões | M12 x 1 / L = 64mm |
| Temperatura de operação | -25°C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença para um sensor DC de 3 fios?

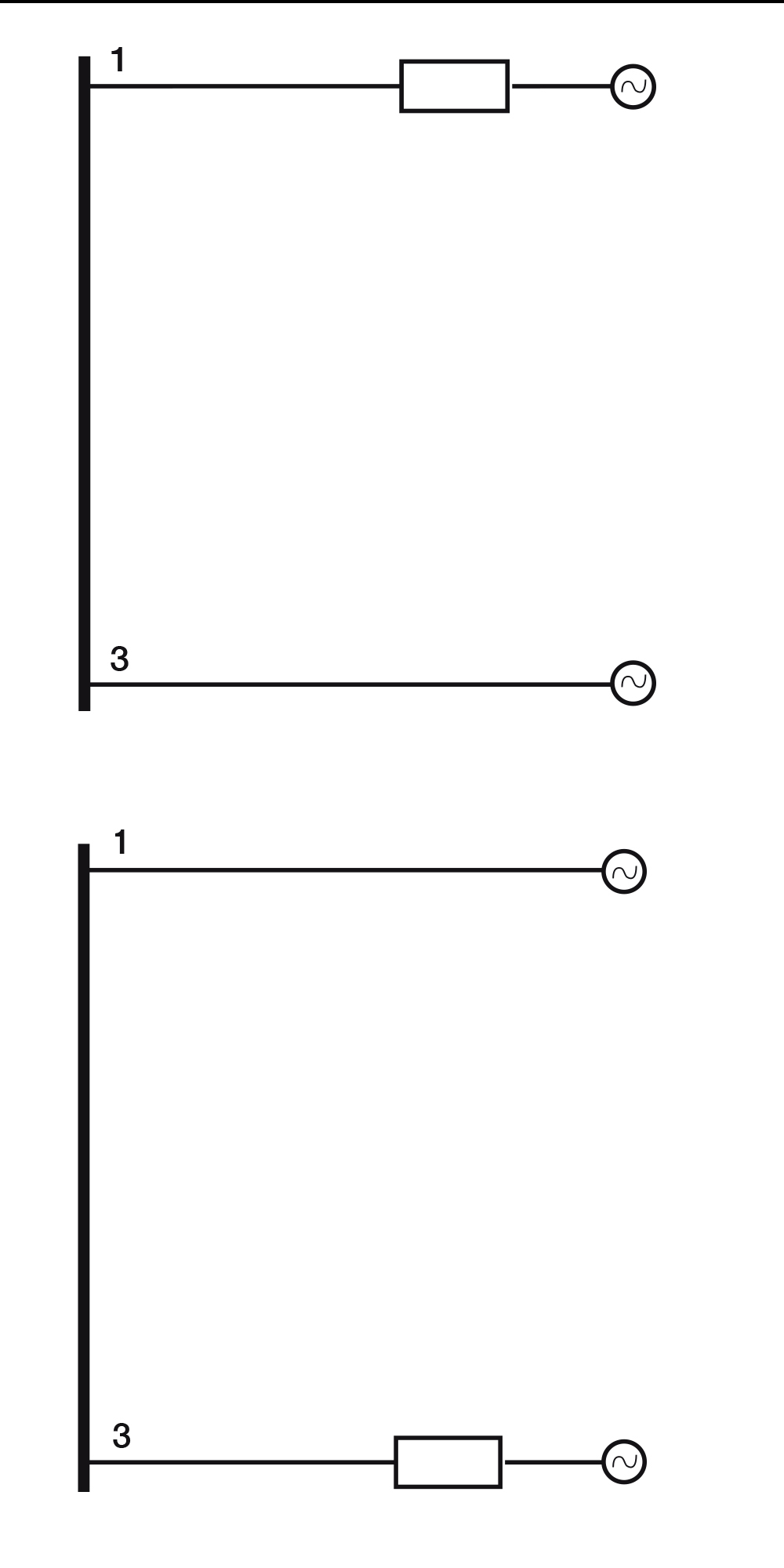

O AC de 2 fios liga em série com a carga, direto na tensão alternada da máquina — sem fonte, sem fio de alimentação separado. Em troca, tem corrente mínima de carga e corrente residual a considerar no dimensionamento; nossa equipe confere a compatibilidade com sua carga.
Posso ligar direto no lugar de uma chave fim de curso mecânica?
Na maioria dos casos, sim — é o uso clássico: mesmos 2 fios, sem desgaste mecânico e sem contato. Confirme a tensão e a corrente da carga na tabela de especificações acima.
NA ou NF?
O código indica: versões A0 são normalmente abertas e C0 normalmente fechadas. O descritor no topo da página informa a configuração deste modelo.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
