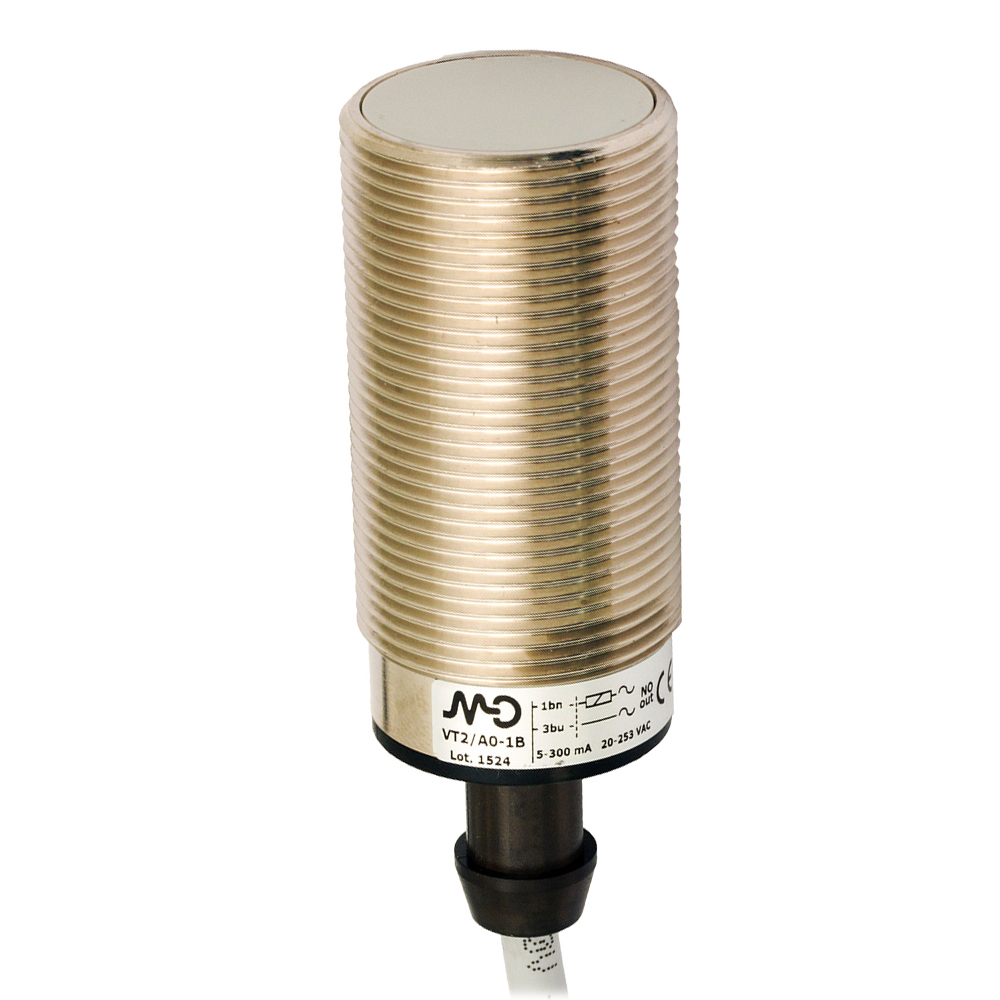

O VT2/A0-1B86 pertence à série VT2 da Datasensing: sensores indutivos M30 alimentados em corrente alternada (AC), de 2 fios, em latão niquelado com grau de proteção IP67. Ligam em série com a carga, como uma chave fim de curso eletrônica — sem fonte 24 Vcc — com alcances de 10 mm (faceado) e 15 mm (não faceado), saída NA ou NF, cabo de 2 m ou conector.
Aplicações típicas
Substituição de chaves fim de curso mecânicas em equipamentos pesados alimentados em AC: pontes rolantes, portões industriais, elevadores de carga e máquinas legadas — onde o alcance do M30 tolera folgas e desalinhamentos, e a ligação a 2 fios reaproveita o cafeixeento existente.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 10mm |
| Distância de detecção | 0…8,1mm |
| Alvo padrão | 30x30mm FE360 |
| Correction Factor | cobre: 0,40 / alumínio: 0,50 / latão: 0,55 / aço inox: 0,75 |
| Deriva térmica de Sr | < 10% |
| Repetibilidade | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Descrição | M30 padrão flush mount |
| Funções | Proximity |
Saídas
| Tipo de saída | TRIAC |
| Função de saída | NO |
| Frequência de comutação | 25Hz |
Dados elétricos
| Tensão de alimentação | 20…250Vac/50…60Hz |
| Corrente de carga | 5…300mA |
| Corrente de fuga | ≤ 1mA RMS max |
| Queda de tensão na saída | See curves |
| Ripple máximo | ≤ 10% |
| Indicadores LED | Amarelo LED estado da saída |
| Atraso até disponibilidade | ≤ 200ms |
| Corrente de partida (inrush) | 7A (Ton = 10ms) |
Dados mecânicos
| Montagem | Blindado |
| Material | Latão niquelado |
| Material do corpo | Latão niquelado |
| Conexões | 5m PVC Cable |
| Material da face ativa | PBT |
| Torque de aperto | 50Nm |
| Diâmetro/Dimensão | M30 |
Testes e certificações
| Certificações | CE UR |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
Testes e certificações (2)
| Acessórios fornecidos | 2 porcas M30x1.5 |
Dados gerais
| Dimensões | M30 x 1,5 / L = 80mm |
| Temperatura de operação | -25 °C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença para um sensor DC de 3 fios?
O AC de 2 fios liga em série com a carga, direto na tensão alternada da máquina — sem fonte, sem fio de alimentação separado. Em troca, tem corrente mínima de carga e corrente residual a conlateralrar no dimensionamento; nossa equipe confere a compatibilidade com sua carga.
Posso ligar direto no lugar de uma chave fim de curso mecânica?
Na maioria dos casos, sim — é o uso clássico: mesmos 2 fios, sem desgaste mecânico e sem contato. Confirme a tensão e a corrente da carga na tabela de especificações acima.
NA ou NF?
O código indica: versões A0 são normalmente abertas e C0 normalmente fechadas. O descritor no topo da página informa a configuração deste modelo.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
