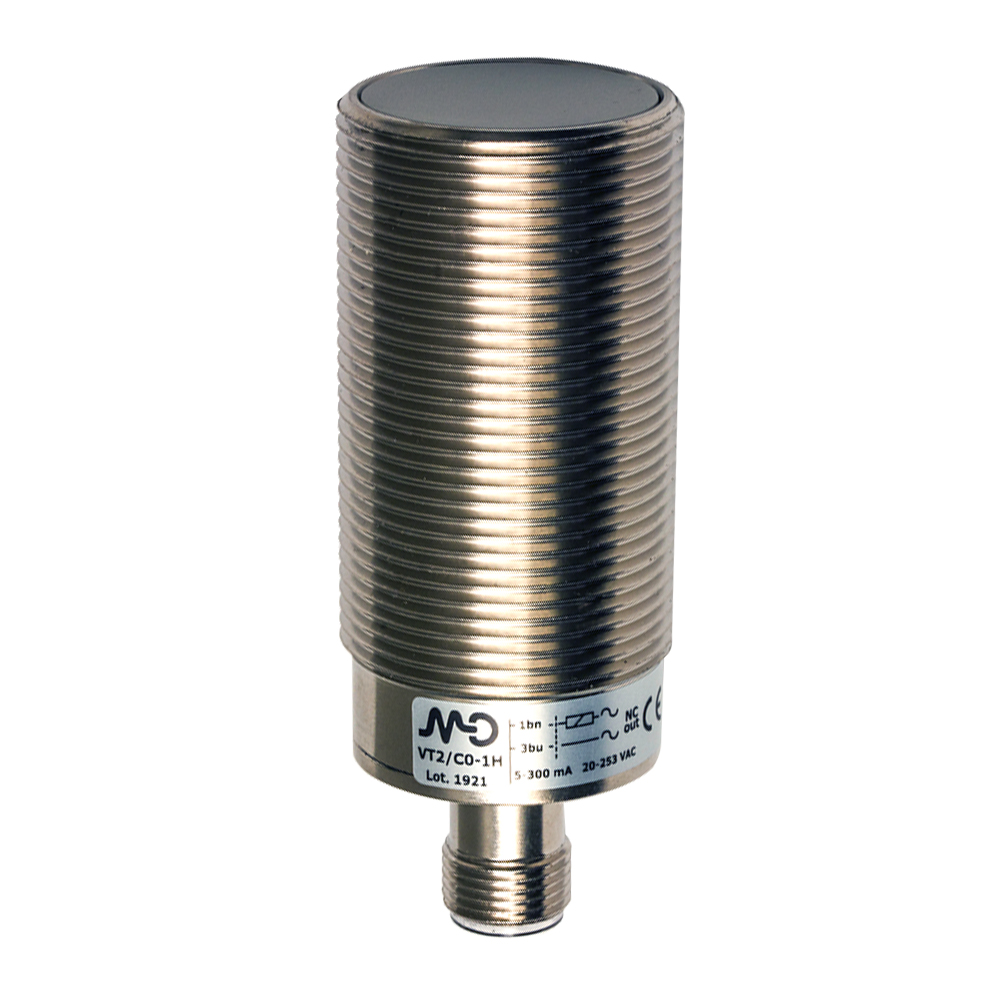

O VT2/C0-1H pertence à série VT2 da Datasensing: sensores indutivos M30 alimentados em corrente alternada (AC), de 2 fios, em latão niquelado com grau de proteção IP67. Ligam em série com a carga, como uma chave fim de curso eletrônica — sem fonte 24 Vcc — com alcances de 10 mm (faceado) e 15 mm (não faceado), saída NA ou NF, cabo de 2 m ou conector.
Aplicações típicas
Substituição de chaves fim de curso mecânicas em equipamentos pesados alimentados em AC: pontes rolantes, portões industriais, elevadores de carga e máquinas legadas — onde o alcance do M30 tolera folgas e desalinhamentos, e a ligação a 2 fios reaproveita o cabeamento existente.
Especificações técnicas
Propriedades de detecção
| Nominal sensing distance | 10mm |
| Operanting distance | 0…8,1mm |
| Standard target | 30x30mm FE360 |
| Correction Factor | copper: 0,40 / aluminium: 0,50 / brass: 0,55 / stainless steel: 0,75 |
| Thermal drift of Sr | < 10% |
| Repeat Accuracy | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Description | M30 standard flush mount |
| Functions | Proximity |
Saídas
| Tipo de saída | TRIAC |
| Função de saída | NC |
| Frequência de comutação | 25Hz |
Dados elétricos
| Tensão de alimentação | 20…250Vac/50…60Hz |
| Load current | 5…300mA |
| Leakage current | ≤ 1mA RMS max |
| Output voltage drop | See curves |
| Max ripple content | ≤ 10% |
| LED indicators | Yellow LED output state |
| Time delay before availability | ≤ 200ms |
| Inrush current | 7A (Ton = 10ms) |
Dados mecânicos

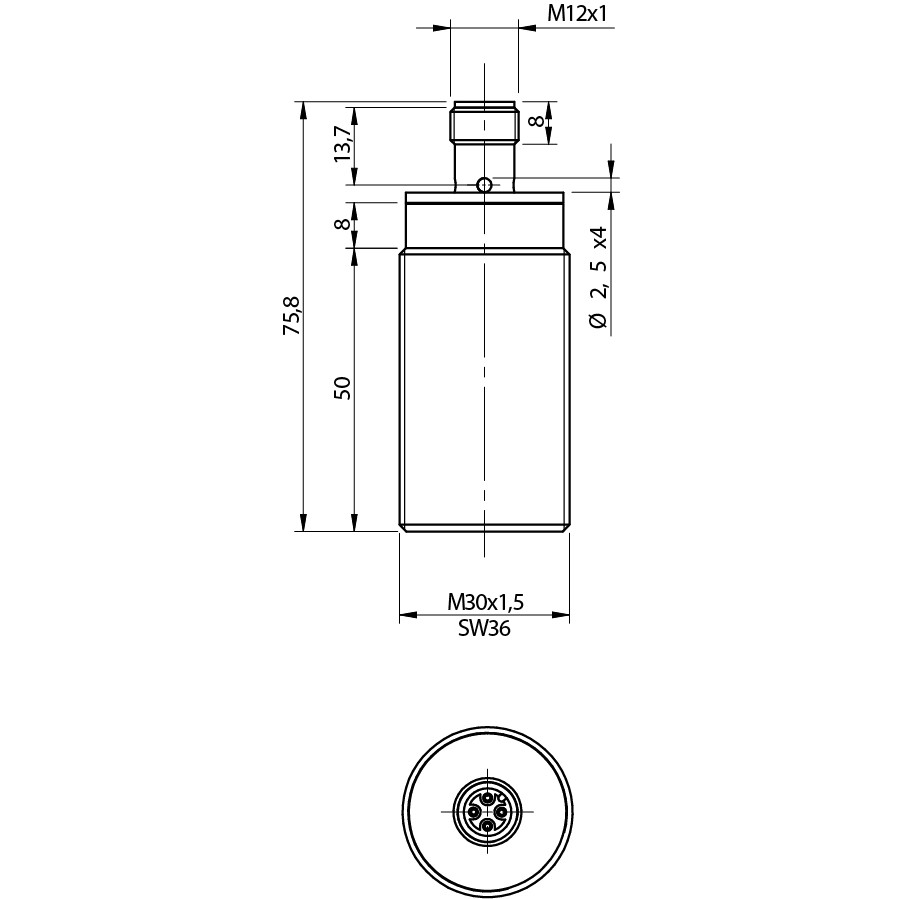

| Dimensões | M30 x 1,5 / L = 75,8mm |
| Mounting | Shielded |
| Material | Nickel-plated brass |
| Material do corpo | Nickel-plated brass |
| Peso | 30g |
| Connections | M12 plug |
| Active Head Material | PBT |
| Torque de aperto | 50Nm |
| Temperatura de operação | -25°C…+70°C |
| Diameter/Dimension | M30 |
Testes e certificações
| Certificações | CE UR |
| EMC compatibility | IEC 60947-5-2 |
| Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
| Degree of protection | IP67 |
Testes e certificações (2)
| Supplied Accessories | 2 nuts M30x1.5 |
Dados gerais
| Dimensões | M30 x 1,5 / L = 75,8mm |
| Temperatura de operação | -25°C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença para um sensor DC de 3 fios?

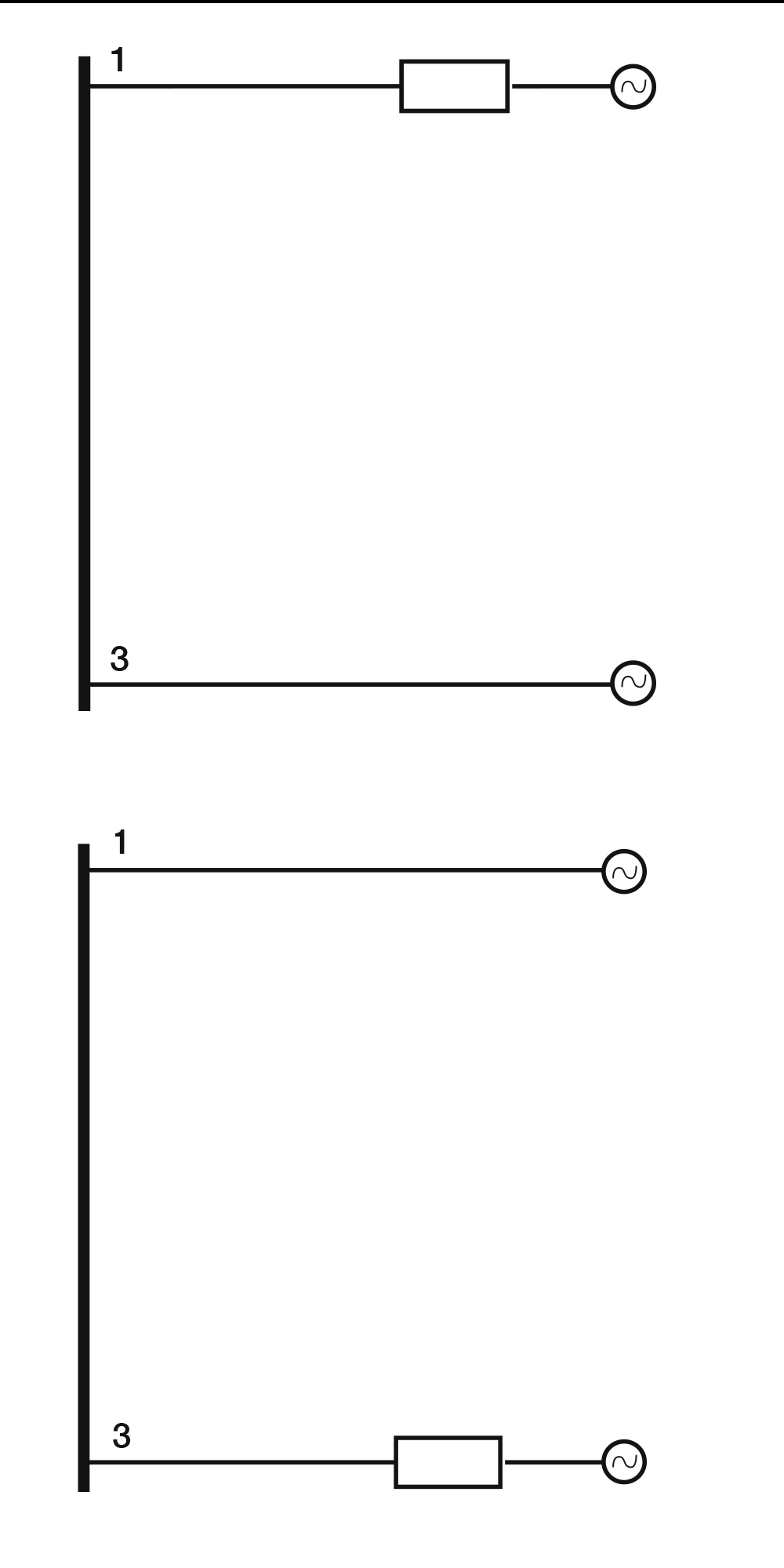

O AC de 2 fios liga em série com a carga, direto na tensão alternada da máquina — sem fonte, sem fio de alimentação separado. Em troca, tem corrente mínima de carga e corrente residual a considerar no dimensionamento; nossa equipe confere a compatibilidade com sua carga.
Posso ligar direto no lugar de uma chave fim de curso mecânica?
Na maioria dos casos, sim — é o uso clássico: mesmos 2 fios, sem desgaste mecânico e sem contato. Confirme a tensão e a corrente da carga na tabela de especificações acima.
NA ou NF?
O código indica: versões A0 são normalmente abertas e C0 normalmente fechadas. O descritor no topo da página informa a configuração deste modelo.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
