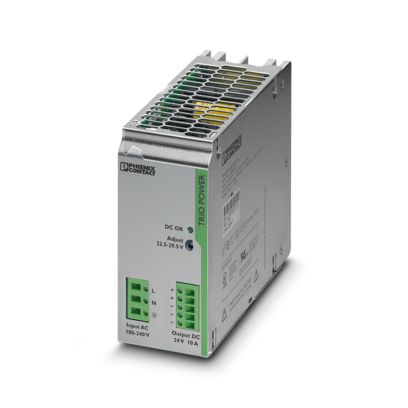

A TRIO-PS/1AC/24DC/10 é uma fonte de alimentação chaveada da linha TRIO POWER da Phoenix Contact, com funcionalidade essencial e alta confiabilidade para construção de máquinas. Converte entrada monofásica de 100 a 240 V AC (faixa admitida de 85 a 264 V AC) em saída regulada de 24 V DC / 10 A (240 W), com precisão de ±1% e ajuste da tensão no painel frontal — útil para compensar quedas em cabos longos.
O corpo em metal robusto, a alta rigidez dielétrica e a ampla faixa de temperatura de operação (-25 °C a +70 °C) garantem confiabilidade em ambientes industriais adversos. Blocos de terminais duplos para positivo e negativo facilitam a distribuição de potencial, e um terceiro bloco simplifica o aterramento do secundário. A fonte é livre de manutenção, protegida contra sobrecarga e curto-circuito, com fusível de entrada integrado e varistor contra surtos.
Aplicações típicas
Alimentação de CLPs, sensores, atuadores, IHMs, contatores e demais dispositivos de 24 V DC em painéis de automação industrial e máquinas padrão. A linha TRIO POWER permite ligação em paralelo para redundância ou aumento de capacidade, atendendo desde painéis compactos até sistemas com múltiplas fontes.
Especificações técnicas
Entrada
| Tensão de entrada | 100 … 240 V AC, monofásica |
| Faixa admitida | 85 … 264 V AC |
| Frequência | 45 … 65 Hz |
| Corrente de partida | < 15 A |
| Fusível de entrada | 10 A (ação lenta), integrado |
| Fator de potência (cos φ) | 0,99 |
| Proteção contra surtos | Varistor |
| Corrente de fuga para PE | < 3,5 mA |
Saída
| Tensão de saída | 24 V DC, ajustável no painel frontal |
| Corrente / potência | 10 A / 240 W |
| Precisão | ±1% |
| Proteções | Sobrecarga e curto-circuito |
| Sinalização | LED verde de status (DC OK) |
Mecânica e ambiente
| Montagem | Trilho DIN NS 35 (EN 60715), posição horizontal |
| Corpo | Metálico |
| Grau de proteção | IP20 |
| Temperatura de operação | -25 °C … +70 °C |
| Peso | 1,56 kg |
| Fabricante | Phoenix Contact — Alemanha |
Perguntas frequentes
Qual a diferença entre a TRIO-PS/1AC/24DC/10 e a versão de 20 A?
A TRIO-PS/1AC/24DC/10 fornece 10 A (240 W), enquanto a versão /20 (código 2866381) fornece 20 A. A escolha depende da soma das cargas de 24 V DC do painel. Nossa equipe pode ajudar no dimensionamento.
Essa fonte pode ser usada em redundância?
Sim. A TRIO POWER é ligável em paralelo tanto para redundância (com o módulo de redundância adequado) quanto para aumento de capacidade de corrente.
Serve para trilho DIN padrão?
Sim, é fixada em trilho DIN NS 35 conforme EN 60715, na posição horizontal, sem necessidade de acessórios adicionais de montagem.
Variações disponíveis: a linha TRIO POWER inclui versões de diferentes correntes (5 A, 20 A) e entrada trifásica. A Civitech do Brasil é distribuidora Phoenix Contact — consulte disponibilidade e prazo, ou solicite ajuda no dimensionamento da fonte para sua aplicação.
