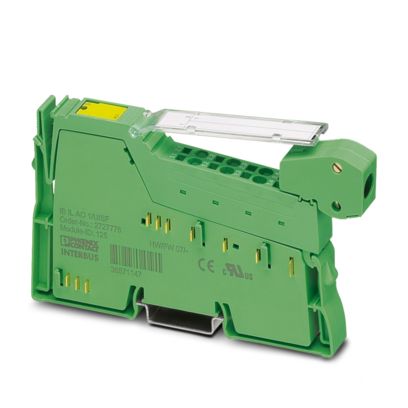

O IB IL AO 1/U/SF-PAC é um terminal de saída analógica da família Inline da Phoenix Contact, projetado para operar dentro de uma estação Inline (INTERBUS). Disponibiliza 1 saída de tensão de 0 a 10 V com resolução de 16 bits e atualização de dados de processo inferior a 1 ms, em tecnologia de conexão a 2 condutores (blindado). O módulo acompanha o conector Inline e o campo de identificação.
Com apenas 12,2 mm de largura, montagem em trilho DIN e grau de proteção IP20, é indicado para painéis de controle industriais. A lógica (7,5 V) é alimentada pela triagem de potencial do barramento local Inline (500 kBit/s) e a parte analógica usa 24 V DC (faixa 19,2…30 V DC), com isolamento galvânico testado a 500 V AC.
Aplicações típicas
Emissão de sinais analógicos de comando em estações de I/O remoto INTERBUS/Inline: setpoint 0…10 V para inversores de frequência e válvulas proporcionais, referência para controladores e atuadores, e comando de elementos de posicionamento em máquinas e painéis. Indicado onde se exige alta resolução de saída (16 bits) em ambiente exclusivamente industrial.
Especificações técnicas
Saída analógica
| Quantidade de saídas | 1 |
| Sinal de saída | 0 V … 10 V (tensão) |
| Resolução (conversor D/A) | 16 bits |
| Representação do valor | Binário direto de 16 bits |
| Carga de saída | > 2 kΩ |
| Atualização de dados de processo | < 1 ms |
| Tecnologia de conexão | 2 condutores, blindado |
| Proteção | Contra sobretensão de transientes nas saídas |
Sistema e barramento
| Família de produtos | Inline (INTERBUS) |
| Tipo / formato | Componentes E/S, modular |
| Interfaces bus local Inline | 2 |
| Velocidade de transmissão | 500 kBit/s |
| Canal de dados do processo | 16 bits |
| Área de endereçamento de saída | 2 Byte |
| Modo de operação | 1 palavra de dados de processo |
Dados elétricos
| Alimentação da lógica (UL) | 7,5 V DC (via triagem de potencial) |
| Consumo (lógica) | típ. 30 mA / máx. 40 mA |
| Alimentação analógica (UANA) | 24 V DC (19,2 … 30 V DC) |
| Consumo (analógica) | típ. 15 mA / máx. 20 mA |
| Potência de dissipação máxima | 0,8 W |
| Tensão de teste (isolamento) | 500 V AC, 50 Hz, 1 min |
Conexão
| Tipo de conexão | Conector de encaixe Inline, conexão à mola |
| Bitola do condutor (rígido/flexível) | 0,08 … 1,5 mm² |
| Bitola AWG | 28 … 16 |
| Comprimento de decapagem | 8 mm |
Mecânica e ambiente
| Dimensões (L × A × P) | 12,2 × 135 × 71,5 mm |
| Montagem | Trilho de fixação (DIN) |
| Cor da caixa | Verde (RAL 6021) |
| Grau de proteção | IP20 |
| Classe de proteção | III (IEC 61140) |
| Temperatura (operação) | -25 °C … +55 °C |
| Temperatura (armazenamento) | -25 °C … +85 °C |
| Umidade | 10 % … 95 % (sem condensação) |
| Vibração / choque | 5g / 25g (EN 60068-2-6 / -2-27) |
| Peso | 90 g |
| Origem | Alemanha (DE) |
Perguntas frequentes
O módulo funciona sozinho ou precisa de uma estação Inline?
Ele é um terminal da família Inline (INTERBUS) e opera dentro de uma estação Inline, comunicando pelo barramento local a 500 kBit/s. Não é um dispositivo autônomo: precisa do acoplador de barramento e da estrutura Inline correspondente. O conector Inline necessário já vem incluso.
Qual a tensão de alimentação necessária?
São dois potenciais. A lógica (7,5 V) é suprida internamente pela triagem de potencial do barramento Inline; a parte analógica usa 24 V DC, com faixa admissível de 19,2 a 30 V DC. O consumo é baixo — cerca de 30 mA na lógica e 15 mA na parte analógica.
A saída 0…10 V atende inversores e válvulas proporcionais?
Sim, desde que a carga seja compatível: a saída fornece tensão de 0 a 10 V com carga mínima acima de 2 kΩ e resolução de 16 bits, adequada a setpoints de inversores, válvulas proporcionais e controladores com entrada em tensão. Para acionamentos em corrente (4…20 mA) há outra variante Inline — consulte.
Precisa de outra configuração Inline — saída em corrente, entradas analógicas ou módulos digitais? A família Inline da Phoenix Contact cobre toda a linha de I/O remoto. A Civitech do Brasil é distribuidora Phoenix Contact, com suporte técnico na especificação e atendimento em todo o Brasil.
