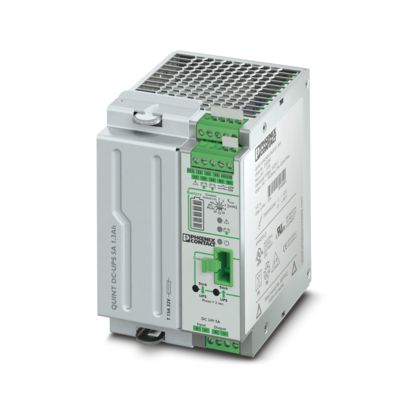

O QUINT-UPS/24DC/24DC/5/1.3AH é uma fonte de alimentação ininterrupta compacta da linha QUINT da Phoenix Contact, projetada para proteger cargas críticas de 24 V DC contra interrupções no fornecimento. Com bateria AGM de 1,3 Ah (31,2 Wh) integrada e adaptador universal de trilho UTA 107/30 já montado, está pronto para instalação imediata em painéis industriais.
A IQ Technology monitora continuamente as condições da bateria, com detecção automática do tipo conectado e substituição sem ferramentas e sem desligar o sistema, pela interface IFS — reduzindo manutenção e risco de paradas não programadas. O POWER BOOST disponibiliza reserva estática de até 1,5x a corrente nominal, e a tecnologia SFB (Selective Fuse Breaking) garante o disparo rápido de disjuntores padrão em caso de falha, preservando a seletividade do painel. MTBF de 806.000 horas.
Aplicações típicas
Proteção de cargas críticas de 24 V DC contra quedas e microinterrupções: CLPs e IHMs que não podem reiniciar, sistemas de supervisão, redes industriais, instrumentação de processo e circuitos de segurança. Permite desligamento controlado ou continuidade de operação durante falhas de alimentação em máquinas e painéis.
Especificações técnicas
Elétrica
| Tensão de entrada | 24 V DC |
| Saída | 24 V DC / 5 A |
| Reserva de potência | POWER BOOST: até 1,5x a corrente nominal (estático) |
| Tecnologia de proteção | SFB — disparo rápido e seletivo de disjuntores padrão |
Bateria
| Tipo | AGM (chumbo-ácido selada), integrada |
| Capacidade | 1,3 Ah / 31,2 Wh |
| Gerenciamento | IQ Technology, com detecção automática da bateria |
| Substituição | Sem ferramentas, em funcionamento, via interface IFS |
Mecânica e confiabilidade
| Montagem | Trilho DIN — adaptador universal UTA 107/30 incluso e montado |
| MTBF | 806.000 h |
| Certificações | UL Listed, UL Recognized, cUL Listed, EAC, KC, IECEE CB Scheme |
| Fabricante | Phoenix Contact — Alemanha |
Perguntas frequentes
Esse UPS substitui a fonte de alimentação do painel?
Não — ele trabalha em conjunto com ela. O QUINT-UPS recebe 24 V DC de uma fonte (como a TRIO POWER ou QUINT POWER) e mantém a saída de 24 V DC alimentada pela bateria quando a entrada cai. É a combinação fonte + UPS que garante a continuidade.
Por quanto tempo ele segura a carga na falta de energia?
Depende do consumo: a bateria integrada tem 1,3 Ah (31,2 Wh). Em cargas leves ele sustenta por mais tempo; em 5 A, o tempo é menor — normalmente o suficiente para atravessar microinterrupções ou executar um desligamento controlado. Para autonomias maiores, a linha QUINT tem módulos de bateria externos. Podemos ajudar no dimensionamento.
A troca da bateria exige parada do sistema?
Não. A bateria é substituída sem ferramentas e com o sistema em funcionamento, pela interface IFS. A IQ Technology detecta automaticamente a nova bateria e retoma o monitoramento do estado de carga e envelhecimento.
Monta o conjunto completo: fonte QUINT/TRIO + UPS + bateria de expansão para a autonomia que sua aplicação exige. A Civitech do Brasil é distribuidora Phoenix Contact, com suporte técnico na especificação e atendimento em todo o Brasil.
