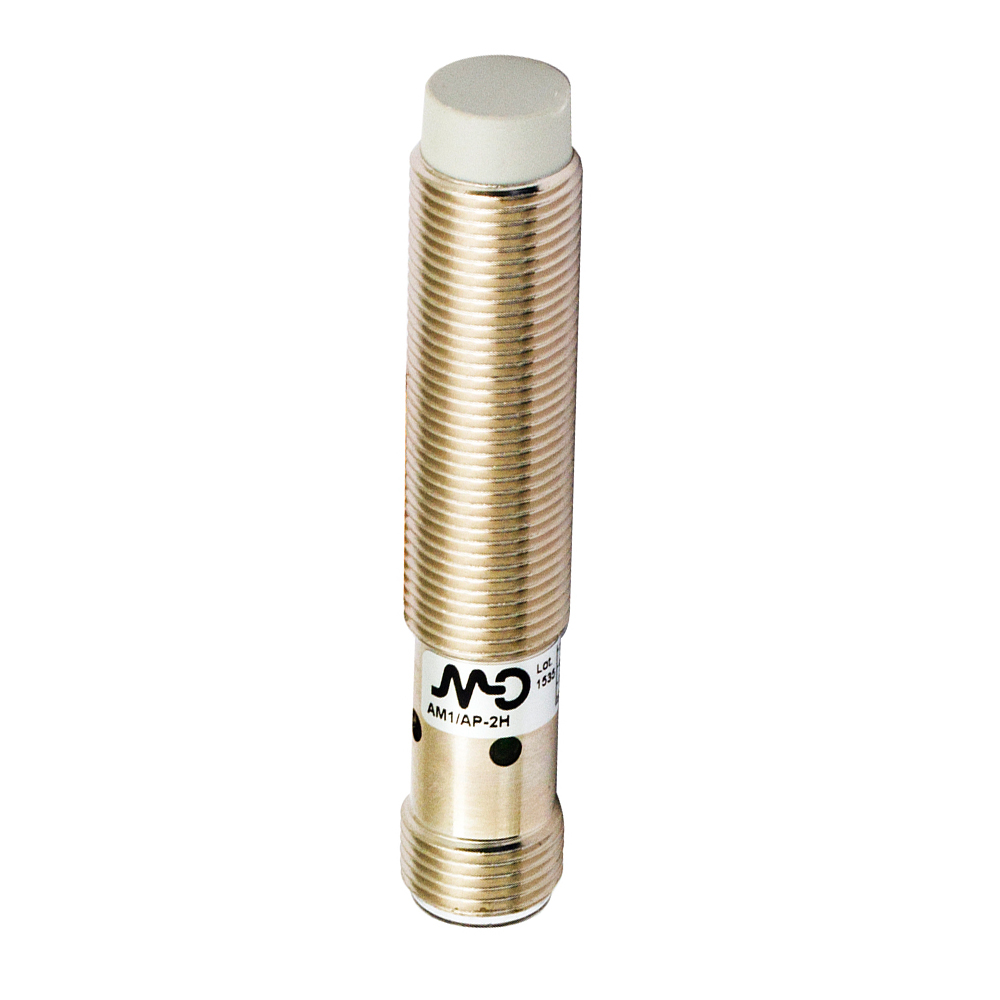

O AM1/CN-4H pertence à série AM da Datasensing: sensores indutivos cilíndricos M12 com corpo em latão niquelado e grau de proteção IP67 — o formato mais vendido da automação industrial. A série cobre alcances padrão de 2 mm (faceado) e 4 mm (não faceado), com versões de longa distância de alcance ampliado, corpo padrão (AM1) ou curto (AM6), saídas PNP/NPN em NA, NF ou NA+NF, e conexão por cabo de 2 m (axial ou 90°), conector M8 de 3 pinoos ou M12 de 4 pinoos. Versões ATEX disponíveis sob consulta.
Aplicações típicas
O M12 é o coração da detecção industrial: fim de curso e posicionamento em esteiras e transportadores, máquinas de embalagem, montadoras, cilindros e atuadores, verificação de presença de peças metálicas em praticamente qualquer linha de produção. A combinação de tamanho, alcance e custo faz dele a primeira escolha na maioria dos projetos — e o formato com mais equivalências diretas entre marcas.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 8mm |
| Distância de detecção | 0…6,48mm |
| Alvo padrão | 24x24mm FE360 |
| Correction Factor | cobre: 0,41 / alumínio: 0,46 / latão: 0,52 / aço inox: 0,71 |
| Deriva térmica de Sr | < 10% |
| Repetibilidade | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação
| Descrição | M12 padrão no-flush mount |
| Funções | Proximity |

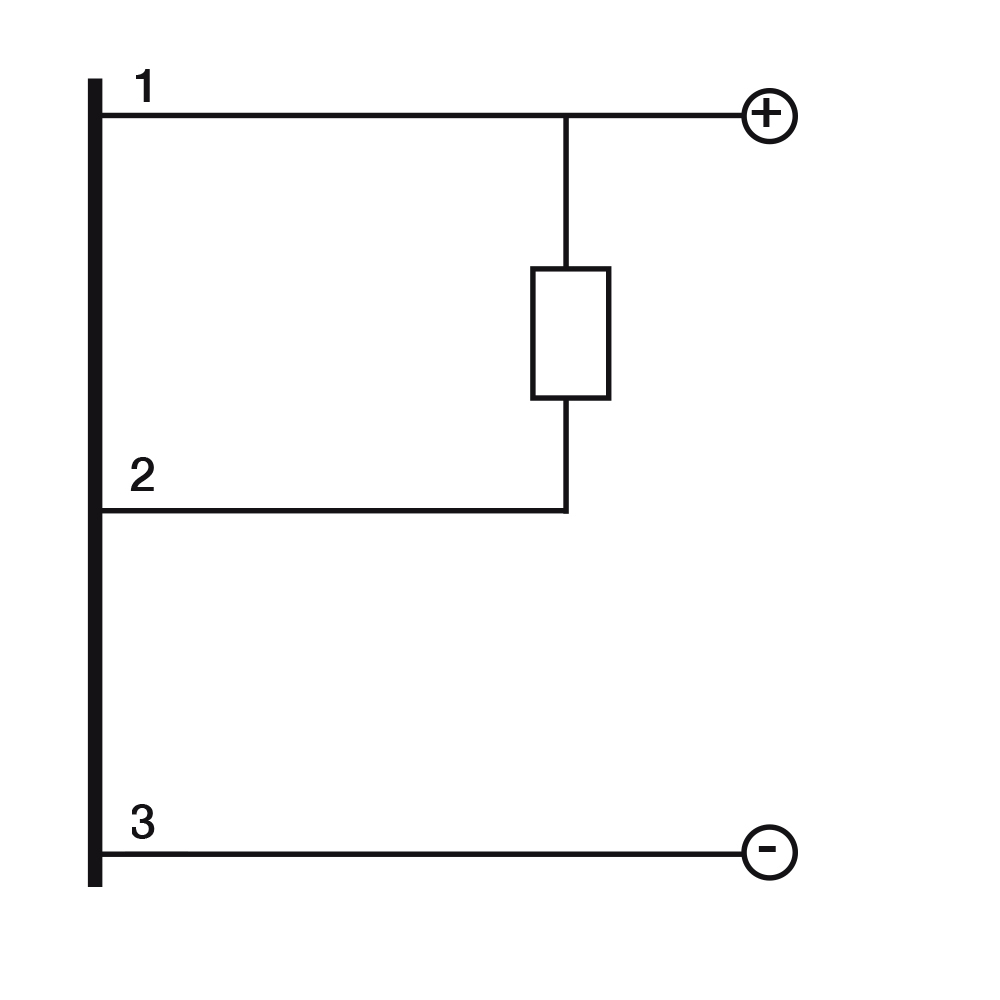

Saídas
| Tipo de saída | NPN |
| Função de saída | NC |
| Frequência de comutação | 2kHz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| Corrente de alimentação sem carga | ≤ 10mA |
| Corrente de carga | ≤ 200mA |
| Corrente de fuga | ≤ 10μA |
| Queda de tensão na saída | ≤ 1,8V @200mA |
| Ripple máximo | ≤ 10% |
| Indicadores LED | Amarelo LED estado da saída |
| Atraso até disponibilidade | ≤ 50ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
| Proteção contra cargas indutivas | Sim |
Dados mecânicos

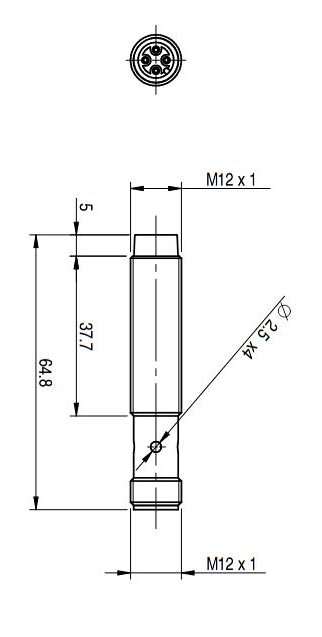

| Dimensões | M12 x 1 / L= 64,8mm |
| Montagem | Não blindado |
| Material | Latão niquelado |
| Material do corpo | Latão niquelado |
| Peso | 30g |
| Conexões | M12 Plugue |
| Material da face ativa | PBT |
| Torque de aperto | 10Nm |
| Temperatura de operação | -25 °C…+70°C |
| Diâmetro/Dimensão | M12 |
Testes e certificações
| Certificações | CE UR |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP67 |
Testes e certificações (2)
| Acessórios fornecidos | 2 porcas M12x1 |
Dados gerais
| Dimensões | M12 x 1 / L= 64,8mm |
| Temperatura de operação | -25 °C…+70°C |
| Proteção mecânica | IP67 |
Perguntas frequentes
Qual a diferença entre faceado e não faceado?
O faceado (blindado) monta rente ao metal, com a face embutida no suporte — mais protegido contra impactos. O não faceado exige zona livre ao redor da face, mas alcança o dobro: na série AM padrão, 2 mm faceado contra 4 mm não faceado. O valor exato deste modelo está na tabela acima.
PNP ou NPN — qual escolher?
Depende da entrada do seu CLP: PNP (comuta o positivo) é o padrão dominante no Brasil e na Europa; NPN (comuta o negativo) é comum em equipamentos asiáticos. A série AM oferece as duas lógicas, em NA, NF ou NA+NF (código B, com as duas saídas no mesmo sensor) — o descritor no topo da página informa a configuração deste modelo.
Este sensor substitui equivalentes de outras marcas?
Na grande maioria dos casos, sim: o M12 segue dimensões e pinoagem padronizadas de mercado, e é o formato com mais correspondências diretas. Nossa equipe faz gratuitamente o estudo de equivalência com códigos Balluff, Pepperl+Fuchs, Sick, Omron, Keyence, Telemecanique e outros — envie o código atual e retornamos o correspondente Datasensing.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
