O FME1/AP-3F pertence às linhas de sensores fotoelétricos cilíndricos herdadas da Datalogic pela Datasensing (séries S5N, S5, S85 e afins) — os tubulares clássicos consagrados em décadas de chão de fábrica no Brasil. A função ótica, o alcance, a saída e a conexão exatos deste código estão no descritor acima e na tabela de especificações extraída da página oficial do fabricante.
Aplicações típicas
Detecção de presença e contagem em linhas de produção, embalagem e manuseio — e, principalmente, reposição direta: máquinas brasileiras têm milhares destes códigos instalados, e encontrar o modelo exato evita readequação de suporte e programação.
Especificações técnicas
Propriedades de detecção
| Distância nominal de detecção | 2mm |
| Distância de detecção | 0…1,62mm |
| Alvo padrão | 8x8mm FE360 |
| Correction Factor | cobre: 0 / alumínio: 0 / latão: 0 / aço inox: 0,3 |
| Deriva térmica de Sr | < 10% |
| Repetibilidade | < 5% (UB 24V Ta=23°C ±5°C) |
| Histerese | 1 … 20% |
Aplicação

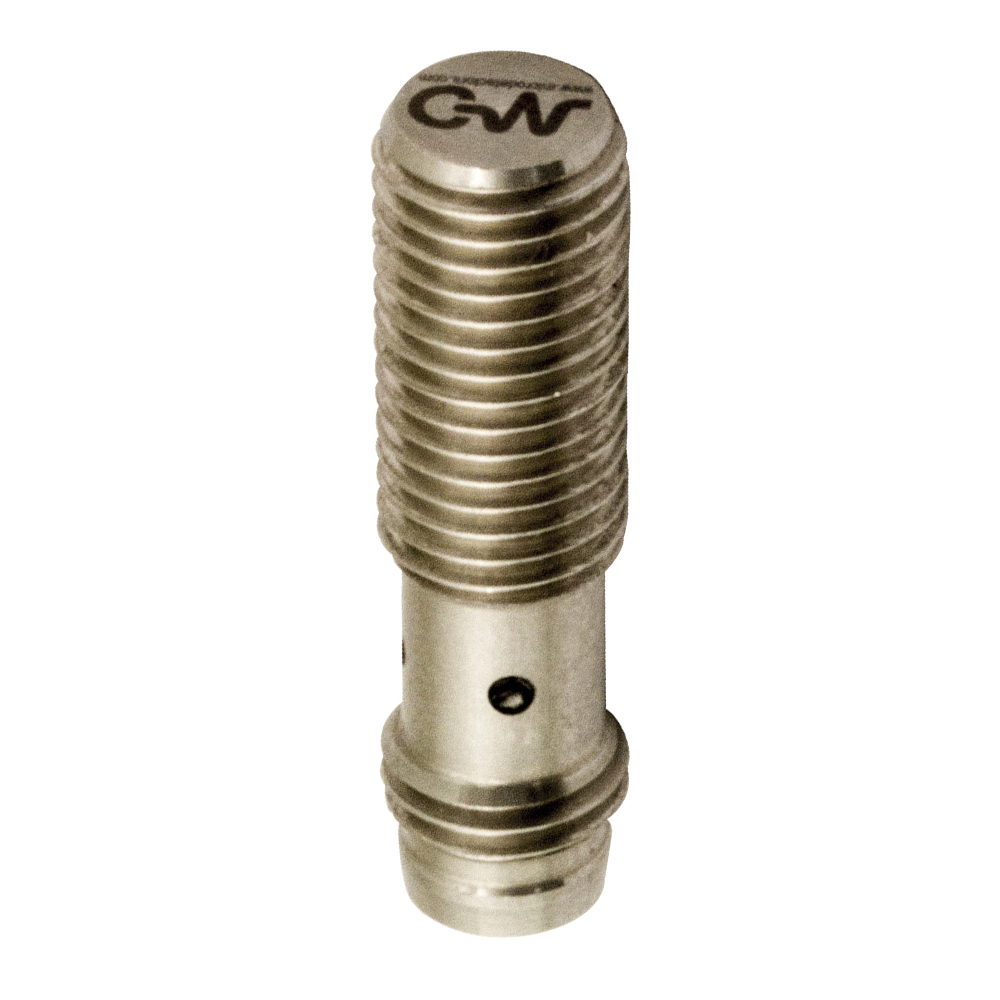

| Descrição | M8 padrão flush mount |
| Funções | Proximity |
Saídas
| Tipo de saída | PNP |
| Função de saída | NO |
| Frequência de comutação | 250Hz |
Dados elétricos
| Tensão de alimentação | 10…30Vdc |
| Corrente de alimentação sem carga | ≤ 10mA |
| Corrente de carga | ≤ 200mA |
| Corrente de fuga | ≤ 10μA |
| Queda de tensão na saída | ≤ 1,5V @200mA |
| Ripple máximo | ≤ 10% |
| Indicadores LED | Amarelo LED estado da saída |
| Atraso até disponibilidade | ≤ 50ms |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobretensão impulsiva | Sim |
| Proteção contra cargas indutivas | Sim |
Dados mecânicos
| Dimensões | M8 x 1 / L = 50mm |
| Montagem | Blindado |
| Material | AISI316L Aço inox |
| Material do corpo | AISI316L Aço inox |
| Peso | 4g |
| Conexões | M8 Plugue |
| Material da face ativa | aço inox AISI316L |
| Torque de aperto | 5Nm |
| Temperatura de operação | -25 °C…+70°C |
| 0,25mm | 0,25mm |
| Diâmetro/Dimensão | M8 |
Testes e certificações
| Certificações | CE cULus |
| Compatibilidade EMC | IEC 60947-5-2 |
| Choques e vibrações | Vibração IEC 60068-2-6 / Choque IEC 60068-2-27 |
| Grau de proteção | IP68, IP69K |
| IK05 | IK05 |
| 80bar | 80bar |
Testes e certificações (2)
| Acessórios fornecidos | 2 porcas M8x1 |
Dados gerais
| Dimensões | M8 x 1 / L = 50mm |
| Temperatura de operação | -25 °C…+70°C |
| Proteção mecânica | IP68 / IP69K |
Perguntas frequentes
Este é o mesmo sensor Datalogic que uso há anos?
Sim — a Datasensing é a empresa do grupo Datalogic que assumiu a linha de sensores industriais; os códigos e produtos são os mesmos, com a mesma engenharia.
Este código está em descontinuação (phase out)?
Parte das linhas herdadas da Datalogic está em transição de portfólio. Mantemos estes códigos publicados justamente por isso: se o seu está em descontinuação, nossa equipe indica gratuitamente o substituto Datasensing atual, com análise das diferenças — envie o código e a aplicação.
Qual função ótica este modelo tem?
O descritor no topo informa difuso, retrorreflexivoivo ou barreira, com o alcance na tabela de especificações.
Precisa de outra combinação de saída, conexão ou alcance? A Civitech do Brasil é distribuidora Datasensing, com suporte técnico na especificação e atendimento em todo o Brasil.
